Buržoazní sporák na odpadní olej pro a proti

S nástupem chladného počasí se mnoho motoristů ptá, jak zajistit pohodlné mikroklima v garáži. K vyřešení tohoto typu problému je vhodná pouze instalace zařízení malé pece. Vzhledem k tomu, že vytápěná plocha není velká, je pro mnohé vhodná úsporná varianta – kamna na odpadní olej.

Foto 1 Klasická verze kamen na břicho, ale v nové variantě – kompaktnější a ekonomicky výhodnější. Ideální pro vytápění malých prostor.

Malé zařízení nemá žádné složité prvky na přání. Funguje stejně efektivně na uhlí, dřevní štěpce, palivovém dříví nebo jiných druzích paliva. Všechny materiály však vyžadují čas na nákup, investování finančních prostředků a také uspořádání místa pro jejich skladování. Zcela odlišná situace je u odpadního oleje, pro který je poměrně těžké najít využití. Není však nutné jej likvidovat, protože se používá pro kamna, která běží na recyklovatelné materiály.

Foto 2 Zařízení není složité na výrobu a má mnoho pozitivních vlastností: klíčové jsou účinné vytápění a ekonomická spotřeba paliva.

Princip činnosti kamen na břicho

Celý provoz pece, která jako palivo využívá odpadní olej, je založen na principu pyrolýzy. Má dvě hlavní oddělení: nádrž a palivovou komoru, které jsou umístěny v různých úrovních. V první se nakládají a spalují recyklovatelné materiály. Ve druhém, umístěném v nejvyšším bodě, dochází ke spalování plynné směsi z odpadu, která přichází smíchaná s kyslíkem.

Foto 3 Konstrukce kamen na odpadní motorový olej se skládá ze čtyř prvků: palivové nádrže, vstřikovače, výměníku tepla a odvodu kouře.

Důležité vědět! Vzhledově odlišná břišní kamna, lišící se tvarem nebo velikostí, fungují na stejném principu. Jejich výkonové charakteristiky závisí na užitečném objemu nejnižší nádrže. Čím je větší, tím méně často budete muset palivo obnovovat. V některých verzích najdete kapacitu 30 litrů.

Také stojí za to dotknout se tématu teplot produkovaných uvnitř zařízení. Na nižší úrovni jsou hodnoty střední, na další úrovni dosahují 800 °C. Právě v tomto režimu hoří směs vzduchu a plynu. Tím je zajištěno potřebné zahřátí pece a tím i přenos tepla.

Konstrukce je navíc rozšířena o kouřovod, který současně funguje jako výměník zbytkového tepla a také odevzdává teplo.

Jako doplňující informace k článku vám doporučujeme seznámit se s materiálem pro vlastní montáž mini vařiče.

Hlavním úkolem, který si musí kamnář nastavit, je sestavit konstrukci tak, aby vzduch proudil do všech sekcí. V první vstupuje kyslík přes nakládací mezeru, ve které je vyroben ventil, pomocí kterého se reguluje objem přiváděného vzduchu. V dalším bloku je tento proces zajištěn speciálními otvory o průměru až 10 mm. Pokud je pec správně sestavena, její účinnost dosahuje 90 %.

Foto 4 Na spalinový kanál jsou kladeny speciální požadavky v provedení kamen. Trubka musí být rovná, nejlépe bez ohybů.

Hlavní prvky

Volitelný vařič na břicho má jednoduchý design a skládá se ze čtyř částí:

1. Nádoba na palivo. Spodní nádoba může mít jakýkoli tvar. Uprostřed je vytvořen otvor pro potrubí pro plnění oleje. Optimální objem, při kterém je dosaženo plného účinného spalování oleje, je 35-40 mm, tloušťka kovu je 3 mm a více.
2. Vstřikovací komora. Tuto vrstvu představuje vertikální nádrž s perforovanými stěnami. Těmito otvory dochází k přívodu kyslíku. Zde hoří palivo.
3. Výměník tepla. Do této oblasti stoupá horká směs plynů. Poměrně často se jeho povrch používá k ohřevu jídla. Je zde také instalováno potrubí pro odvod kouře.
4. Systém odstraňování spalin. Průměr tohoto prvku je 15-20 mm.

Své znalosti si můžete rozšířit pomocí doplňkových materiálů na našem webu, přečtěte si o tom, jak zvýšit účinnost přenosu tepla v kamnech.

Poraďte! Pro zajištění maximální rovnoměrnosti ohřevu pece se doporučuje použít metodu „labyrintu“. Cik-cak systém je uspořádán v horní nádobě. Dále je po něm instalován komín. Zvětšením plochy zařízení se zvyšuje úroveň tepelného výkonu.

Foto 5 Labyrintový systém je vyroben z kovových plátů, které jsou přivařeny ke stěnám kontejneru pouze na jedné straně a na druhé zanechávají prohlubeň.

Proces montáže

První etapu praktické části představuje příprava všech potřebných nástrojů a materiálů pro montáž budoucí otopné konstrukce. Nejprve pojďme zjistit, co potřebujete pro práci s kovem:

• úhlová bruska bude sloužit k řezání nádob a zpracování svařovacích spon;
• domácí svářeč. Zde budete muset vybrat potřebné elektrody na základě tloušťky a typu kovu. Čím větší je průměr použité elektrody, tím silnější je materiál, který lze s ní svařovat. V tomto případě však musí být zařízení nastaveno na vyšší výkon. Optimální velikost je 2,5 mm, což umožňuje efektivní svařování kovu až do tloušťky 4 mm.
• Příklepová vrtačka se sadou spirálových vrtáků do kovu.

Kovoobráběcí nástroje, které budete potřebovat, jsou: dláto, malé kladivo a kleště.

Chcete-li použít značení a provést přesná měření, připravte si metr a křídu. A samozřejmě, při dodržení bezpečnostních opatření, musíte připravit ochranné prostředky pro provádění svářečských prací.

Foto 6 Při všech etapách je nutné dodržovat pravidla osobní bezpečnosti a používat ochranné pomůcky.

Důležité vědět! Stojí za zvážení, že montáž ohřívače by měla probíhat v podmínkách s dobrým osvětlením, například v garáži nebo venku za denního světla. Po svaření jsou všechny švy zkontrolovány na proražení zrcadlem.

K výrobě vysoce kvalitních komponentů budete potřebovat pouze plechy různé tloušťky. Na spodní blok, do kterého se bude nakládat odpad, se používají plechy do 4 mm. Pro horní blok, kde budou nejvyšší teplotní podmínky, 8-10 mm. Pokud zvolíte menší tloušťku, struktura se během procesu spalování začne měnit nebo vyhořet.

Pro uspořádání systému odvodu kouře se používají dvě trubky různých délek. První funguje jako komín, druhý je spojovací článek mezi oběma komorami.

Foto 7 Při montáži konstrukce je nutné přesně dodržet rozměry uvedené na výkresu.

Po přípravné fázi můžete přistoupit k montáži. Budete se také muset rozhodnout: buď jsou kamna navržena od začátku, nebo se předělají stávající klasická kamna na břicho. Poslední možnost je nejsnáze implementovatelná, protože její realizace vyžaduje méně času a materiálů.

Montážní práce

Během procesu svařování prvků je nutné pečlivě sledovat kvalitu švů, protože Přehledový design musí být reprezentován utěsněnou nádobou, aby kapalné palivo neunikalo mezerami.

Spodní nádrž je vyrobena z trubky velkého průměru. Nejčastěji se používají pro pokládku topných sítí, vodovodní kanalizace atd. Po zhotovení jedné sekce (průměr 35 cm) k ní budete muset přivařit nohy a dno.

Jako víko a dno nádrže se používají dva kovové kruhy odpovídající velikosti. V horní části je vytvořena dvojice otvorů – první pro přívod kyslíku (průměr 6 cm), druhý pro injektor.

Foto 8 Stojí za připomenutí, že všechny díly jsou vyříznuty samostatně a montáž proběhne v konečné fázi.

Důležité vědět! Druhý otvor musí být opatřen zátkou. Připevňuje se k víku pomocí šroubů. Vzniká tak základní systém regulace přívodu vzduchu do zařízení.

Pro výrobu injektoru vybereme trubku o průměru 10 cm a tloušťce 8 mm a uděláme do ní proporcionální otvory (až 1 cm). Pro určení jeho výšky je nutné vydělit délku kouřovodu 10. Od získaného výsledku odečíst 5 % a získat požadovaný parametr.

Foto 9 U standardního provedení je výška injektoru 35-40 cm. To jsou podmínky, které určují dobrý tah v zařízení.

Nyní je odbočka přeměněná na vstřikovač svisle přivařena k otvoru v první nádrži.

Nádrž tepelného výměníku je vyrobena na stejném principu jako palivová nádrž. Pro následné použití při ohřevu jídla je lepší použít horní část naplocho. Uvnitř nádoby je vytvořeno několik přepážek pomocí výše popsané „labyrintové“ metody.

Pro pravidelné čištění zařízení je na boku vytvořen poklop, který je uzavřen víkem. Na mezeru pod komínem přivaříme trubku. Jeho výška je 50-100 mm a jeho průměr je 100 mm.

Nakonec je uspořádán výfukový systém spalin. Protože komín navíc funguje jako výměník tepla, bude nutné dosáhnout maximálního snížení teploty par na výstupu. Pro reprodukci výměny zbytkového tepla je lepší zvolit ocelovou trubku. Dražší variantou je zateplení oblasti nejblíže topeništi.

Pro zajištění pevnosti konstrukce se doporučuje napojit komín na spodní nádrž pomocí kovových tvarovek.

Foto 10 Ke spodní části kamen jsou přivařeny malé kovové rohy jako nosné prvky.

Výrobní proces bude téměř identický, pokud se jako základ použije starý model kamen na břicho. Palivová nádrž je však namontována v topeništi a všechny ventily, popelník a dvířka topeniště jsou pevně svařeny. Nejpohodlnějším způsobem doplňování hořlavých materiálů je vyjmutí palivové nádrže.

Foto 11 K zapálení paliva v komoře použijte suchý papír nebo hadry namočené v petroleji.

Navzdory skutečnosti, že samotný design kamen na odpadní olej je extrémně jednoduchý, jeho účinnost umožňuje vytápění malé místnosti. Pokud je montáž provedena správně, při dodržení všech rozměrů a nakresleného schématu, bude zařízení sloužit po dlouhou dobu a bez přerušení.

Pec na odpadní olej je nákladově nejefektivnějším řešením pro vytápění letního domu používaného pro sezónní bydlení. V našem článku vám povíme o principu fungování tohoto jednoduchého zařízení a také poskytneme všechny potřebné materiály pro vytvoření kamen sami.

Neustálé zdražování tradičního modrého paliva nás nutí hledat alternativní zdroje tepla pro vytápění. Strojový olej, bohatý na uhlovodíky a další hořlavé složky, je po poctivém zpracování svých zdrojů vynikajícím palivem a může se dobře uplatnit jako náhrada za jiné zdroje tepelné energie.

Pec na odpadní olej, která má jednoduchý design a je poměrně cenově dostupná na vytvoření doma, vám umožní používat v podstatě bezplatný produkt a zároveň ušetřit značné množství. Podle četných recenzí taková kamna dobře fungují s motorovou naftou a jinými těžko zapalitelnými ropnými produkty, včetně tekutého dehtu, pevného oleje atd.

Princip činnosti pece na odpadní olej

Podle provozního principu je pec na odpadní olej pyrolýzou. Složité dusík-uhlíkové řetězce molekul ropy se vlivem teploty nejprve rozpadají na elementární chemické prvky, poté jsou oxidovány vzdušným kyslíkem a nakonec se ochlazují, přičemž se současně přeměňují na zcela neškodný dusík a vodní páru.

Konstrukce pece musí přísně odpovídat projektu.

Navzdory skutečnosti, že konstrukce sporáku je o něco složitější než konstrukce hrnce, probíhají v něm velmi složité procesy a porušení podmínek jejich výskytu může snadno vést ke vzniku velmi nebezpečných oxidů dusíku, známých jako směšný plyn.

Při správném dodržení všech rozměrů a tvaru kamen bude spalování paliva velmi účinné a nebude téměř potřeba čistit komín od sazí a karbonu.

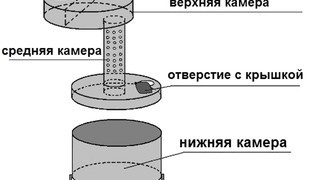

Konstrukčně kamna zahrnují tři hlavní zóny:

• spalovací zóna vroucích olejových par;
• zóna vysokoteplotního spalování produktů pyrolýzy;
• komora pro dodatečné spalování hořlavých sloučenin a snížení teplotního skoku.

Pro hlubší pochopení díla uvažujme osvědčený a velmi běžný návrh jednoduchého domácího sporáku.

Spodní komora je plochá nádoba naplněná olejem. Poté, co kamna vstoupí do provozního režimu, horní vrstva oleje se vaří a výsledná pára se vznítí. Ve spalovací zóně se tvoří mnoho turbulentních proudění, které působí jako škrticí klapka, zabraňující volnému proudění hořící směsi do druhé zóny. Ukazuje se, že jde o samoregulaci. Navíc vlivem Coriolisovy síly jsou to právě turbulentní proudění, které stáčí hořící plyny do vírového proudění, které hraje rozhodující roli v následných fyzikálních procesech.

Vzduch potřebný pro spalování oleje vstupuje otvorem s tlumičem. Otevřením klapky můžete regulovat rychlost spalování a tepelný výkon kamen. Po úplném uzavření klapky kamna postupně zhasnou.

Po stočení do svazku se hořící olejové páry dostávají do druhé zóny, kde dochází k jejich vysokoteplotnímu dodatečnému spalování. Komora je trubka určitého průměru a výšky. Pro zajištění prakticky neomezeného přístupu vzduchu je v potrubí vytvořeno mnoho otvorů. Rotující plyny se aktivně mísí s kyslíkem, oxidační proces je velmi prudký a teplota této zóny může snadno stoupnout na 800-900 stupňů a výše. Při této teplotě převyšuje aktivita dusíku aktivitu kyslíku a v horní části druhé zóny vzniká velké množství škodlivých oxidů dusíku a uhlíku.

Horní komora kamen na odpadní olej plní dvě funkce najednou. Za prvé zde dochází ke konečnému kyslíkovému spalování nespálených zbytků pyrolýzy. Za druhé, speciální konstrukce horní komory zajišťuje klesající teplotní skok, při kterém dusík ztrácí svou aktivitu a je opět vytlačován kyslíkem. Díky tomu kamna produkují zcela nezávadný plynný dusík, horkou vodní páru a pevné částice oxidu uhelnatého, které jsou odváděny do komína a částečně se usazují na jeho stěnách ve formě sazí.

Aby se zajistilo, že všechny procesy probíhají v přísném souladu s teorií a produkty spalování nepředstavují nebezpečí, je nejlepší použít hotové výkresy osvědčené konstrukce, jejíž účinnost a bezpečnost byla potvrzena desítkami nadšenců.

Konstrukce pece na odpadní olej

Nejlepším materiálem pro těleso kamen je žáruvzdorná nebo žáruvzdorná konstrukční ocel.

Pro spodní komoru bude stačit ocel o šířce 4 mm. A pro horní a střední komory, jejichž teplota ohřevu je mnohem vyšší, by tloušťka materiálu měla být alespoň 5,5 mm. Všechny díly jsou svařeny souvislým švem. Komory, horní i spodní, mohou být čtvercové, ale kulatý průřez a dlouhá komora uprostřed jsou předpokladem pro stabilní proces vysokoteplotního spalování kyslíku. Obvykle se k tomu používá kus silnostěnné ocelové trubky vhodného průměru.

Pro spolehlivý odvod spalin je nutný komín o výšce minimálně 4 m. Pro větší účinnost při ohřevu vzduchu v místnosti může mít komín šikmé sekce probíhající pod úhlem až 45 stupňů. Čím větší je ale sklon komína, tím více sazí se v něm usazuje. Provedení a rozměry všech prvků jsou znázorněny na schematickém nákresu níže.

K výrobě vlastního sporáku budete potřebovat:

• svařovací stroj;
• bruska s řeznými a brusnými kotouči;
• hotové díly a připravené odřezky potrubí požadovaného průměru;
• barva pro zlepšení vzhledu vašich kamen.

Můžete si vyrobit vlastní barvu na kamna na odpadní olej. K tomu smíchejte půl litru tekutého skla (je třeba použít stavební silikátové lepidlo), 200 g stříbrného prášku (hliníkový prášek), 20 g mleté ​​křídy. Volbou poměrů křídy dosáhneme požadované konzistence barvy. Tato barva bude tepelně odolná a vhodná pro práci při zvýšených teplotách. Můžete také použít žáruvzdorné organokřemičité barvy a emaily, např. Celsit-500, Certa.

Po lakování získá kamna na odpadní olej elegantní, téměř tovární vzhled.

Zvýšení účinnosti vytápění prostor

Pro zvýšení účinnosti vytápění místnosti je nutné zajistit intenzivnější odvod přebytečného tepla z kamen. To lze provést dvěma způsoby:

• nucené proudění vzduchu do horkého tělesa – ohřev vzduchu;
• otopnou vodou a jejím následným čerpáním do otopné soustavy – radiátorové otopné soustavy.

Teplo se odebírá v horní zóně, kde teplota dosahuje maxima. Obě možnosti již byly vyvinuty a níže jsou uvedeny nejúspěšnější a nejjednodušší návrhy takových kamen.

Fotografie jasně ukazuje, jak je uspořádána přídavná komora pro ohřev vzduchu. Příčky tvoří jakýsi labyrint a prodlužují cestu vyhřívanou zónou. Komora pro foukání vzduchu je přivařena k horní části horní spalovací komory. Podle vývojářů se účinnost vytápění místnosti zvyšuje více než dvojnásobně.

Místo vzduchového labyrintu můžete svařit vodní kotel. Ohřátá voda bude muset být čerpána do radiátorů, ale zvýšená účinnost vytápění místnosti stojí za to.

Bezpečnostní pravidla při používání sporáku

Vzhledem k vysoké otevřenosti plamene a vysoké teplotě ohřevu jsou kamna na odpadní olej zdrojem zvýšeného nebezpečí. Hasicí přístroj s oxidem uhličitým v jeho blízkosti proto není rozmarem požárního inspektora, ale životní nutností.

Pro zapálení sporáku nalijte na olej malé množství hořlavé kapaliny, jako je rozpouštědlo nebo benzín. Přilijte jen trochu, aby počáteční plamen stačil k vytvoření olejové páry.

Je velmi důležité zabránit vniknutí vody do vroucího oleje. K čemu to povede, je snadné pochopit, pokud si vzpomenete, co se stane, když kapka vody náhodou spadne na pánev s rozpáleným olejem. Zdrojem vody může být rendlík nebo konvice na sporáku, námraza nebo kondenzát, který se nahromadil na vnitřních plochách během chladného počasí. Místo oleje se nedoporučuje nalévat jiné hořlavé kapaliny neznámého původu.

Celkový

Jednoduchost konstrukce a provozu pece na odpadní olej ji činí mimořádně atraktivní pro řemeslníky a levnost paliva a jeho nízká spotřeba ji činí ekonomicky velmi výhodnou.

Při dodržení základních bezpečnostních pravidel se toto zařízení může stát hlavním zdrojem tepla pro hospodářské budovy, technické místnosti a dokonce i letní chaty pro sezónní bydlení.
