Okenní ventily: Mýty a spekulace kolem ventilace

Informace poskytnuté naším specialistou technické podpory ve směru „Větrání a úspora energie“, Ph.D. Buttsev B.I.

Co je to okenní ventil a je opravdu možné bez něj v bytě „nedýchat“?

Moderní plastová okna s průmyslově vyráběnými okny s dvojitým zasklením se v Evropě objevila v polovině 50. let a zpočátku nezpůsobila velké vzrušení – dřevěné truhlářství bylo známější a srozumitelnější. Situace se změnila během „energetické krize“ v 70. letech, kdy bylo nutné minimalizovat tepelné ztráty ve vytápěných objektech. A tehdy začal boj proti prasklinám v oknech a nekontrolovanému pronikání studeného vzduchu. Poptávka je po utěsněných oknech s dvojskly z PVC, hliníku a dřeva. Ale tady je problém: čerstvý vzduch přestal proudit do prostor – se všemi z toho vyplývajícími důsledky.

Evropský spotřebitel rychle pochopil, že otevření okna na krátkou dobu nezajistí požadovaný proud čerstvého vzduchu. V reakci na to začaly na trh přicházet různé modely ventilů pro instalaci na okna, kterých dnes vyrábí desítky evropských zemí v řádech milionů. Takové ventilační ventily pro plastová okna umožňují zajistit příliv čerstvého vzduchu i při těsně zavřených dveřích.
V Rusku se ventily pro plastová okna (značky „Ziegenia“, „Renson“, „Aereco“) objevily na konci 90. let téměř současně s okny s dvojitým zasklením. Ale pokud v Evropě instalace

O utěsněných oknech bez ventilů už nikdo ani nediskutuje – jedno se bez druhého zdá nemožné – ale v Rusku je to stále vzácný kupec, který rozumí principu fungování, účelu a nutnosti okenního ventilačního ventilu.

Mýtus 1: Ventily jsou vynálezem západních společností, aby dosáhly dodatečného zisku
Za prvé, ventilační okenní ventil byl vynalezen již v předminulém století. Na téže Wikipedii lze snadno najít schéma přívodního ventilačního systému I. Flavitského z roku 1874: tam jsou ventily přívodu oken a jejich instalace povinné a doporučuje se přivádět vzduch co nejblíže stropu možné – aby nedošlo k průvanu.

Za druhé, je těžké podezírat sovětské stavitele volných bytů v 60. letech minulého století z touhy „získat další zisk“. I s mezerami v oknech však byla do bytů instalována další zařízení pro přívod čerstvého vzduchu.

Konečně ideologem dodavatelských okenních ventilačních systémů v Evropě je Institute of Window Technology v Rosenheimu (Německo), který v roce 2009 představil doporučení ohledně ventilů pro plastová okna a další. Ano, mezi sestavovateli jsou přední evropští výrobci okenních profilů, kování a ventilačních zařízení. To však nic neubírá na důležitosti vytvořených standardů.

Mýtus č. 2: Ventilační ventily nejsou potřeba – „hřeben“ na křídle a režim „štěrbinové ventilace“ zvládnou všechny ventilační úkoly.
Jedno neruší druhé. Větrací ventil pro plastová okna je možnou alternativou štěrbinové ventilace. Čerstvý vzduch máte i v době, kdy nelze otevřít okno: přímo pod ním je postel (v zimě nelze okno otevřít) nebo je pod oknem hlučno. Nezapomínáme ani na bezpečnostní faktor při větrání (pronikání zlodějů a vypadnutí dětí z oken). Pravidlo je jednoduché: studený vzduch by měl vstupovat do místnosti co nejblíže stropu, aby měl čas zpomalit a zahřát se před kontaktem s lidmi v místnosti. Pokud je plánován přívod studeného vzduchu pod parapet, je nutné využít teplo z topného zařízení k jeho ohřevu.

Jak vybrat okenní ventil
Abychom pochopili množství okenních ventilů na trhu a pochopili, proč jsou všechny tak odlišné, je důležité začít od místa jejich instalace na okno (umístění vzduchového kanálu).

1. V mezeře mezi křídlem a rámem
U plastových oken v zavřené poloze je mezi koncem křídla a koncem rámu vždy mezera cca 12 mm – někteří výrobci okenních ventilů používají právě toto – aby se při jejich instalaci vnitřní kovová výztuž profilu se nedotýká, ale lze jej provést pouze frézováním mezer v přesazích křídla a rámu.

• jak vyčistíte vnitřek ventilu od prachu, který se časem hromadí (sami nebo zavolejte odborníka;
• budete schopni dosáhnout na otevírací kliku nebo budete potřebovat dálkové ovládání (šňůru nebo tyč);
• takové ventily zabírají část světelného otvoru, takže osvětlení v místnosti se sníží.

4. Na horní straně okna v montážním švu
Existují okenní ventily, které jsou instalovány na horní straně okna v pěnovém montážním švu. Na jedné straně takové ventily neovlivňují konstrukci okna, na druhé straně je lze instalovat pouze současně s oknem v době jeho instalace. Pokud okno již stojí, pro instalaci ventilu pro okno tohoto typu bude nutné demontovat samotné okno.

Příkladem takových modelů je německý okenní ventilační ventil „Climabox“, který KBE dlouhodobě propaguje. Z velké části kvůli tomu se objevily mýty o nedostatečné průchodnosti ventilů obecně (asi 5 kubíků vzduchu za hodinu) a jejich celkovém zamrzání v zimě. V tomto designu skutečně došlo k chybným výpočtům a opustil ruský trh kvůli stížnostem na zmrazení.

Mýtus o nízkém výkonu okenních ventilů, který údajně neumožňuje organizovat standardní výměnu vzduchu (bez tradiční ventilace), je založen na vlastnostech tohoto konkrétního ventilu. Vždy ale můžete nainstalovat ne jeden, ale 2-3 okenní ventily s kapacitou 30-40 metrů krychlových za hodinu, nebo na trhu najdete ventily s kapacitou 100 metrů krychlových za hodinu. Tedy zajistit výměnu vzduchu v místnosti jakékoliv (!) oblasti.

5. V profilu rámu
Vzduchový kanál lze uspořádat v profilu krabice (rámu) a namontovat tam okenní ventil. Jako příklad okenní ventilační ventil Biobe VS-B od finské firmy Biobe OU na dřevohliníkové okno se samostatnými křídly.

6. Průchozí těsnění
Nakonec jsou ventily, kde je část těsnění vyříznuta, aby mohl procházet venkovní vzduch, a vzduch vstupuje výslednou mezerou asi 3 mm. Typicky mají takové ventily kapacitu 5 metrů krychlových vzduchu za hodinu. Klasickým zástupcem tohoto typu ventilu je v tuzemsku vyráběný Air-Box Standard.

Mýtus č. 3: Foukají okenní ventily
Ve skutečnosti proudění studeného vzduchu do místnosti neznamená, že v blízkosti okna bude nepohodlné. Pocit nastane, když v zimě křídlo lehce pootevřete a z úrovně parapetu bude dovnitř proudit studený vzduch. Pokud je vzduch z vysoko položeného okenního ventilu nasměrován do podstropního prostoru, poměrně rychle (na rozpětí cca 1 metru) zpomaluje a vlivem mísení s teplým vzduchem pod stropem se zahřívá.

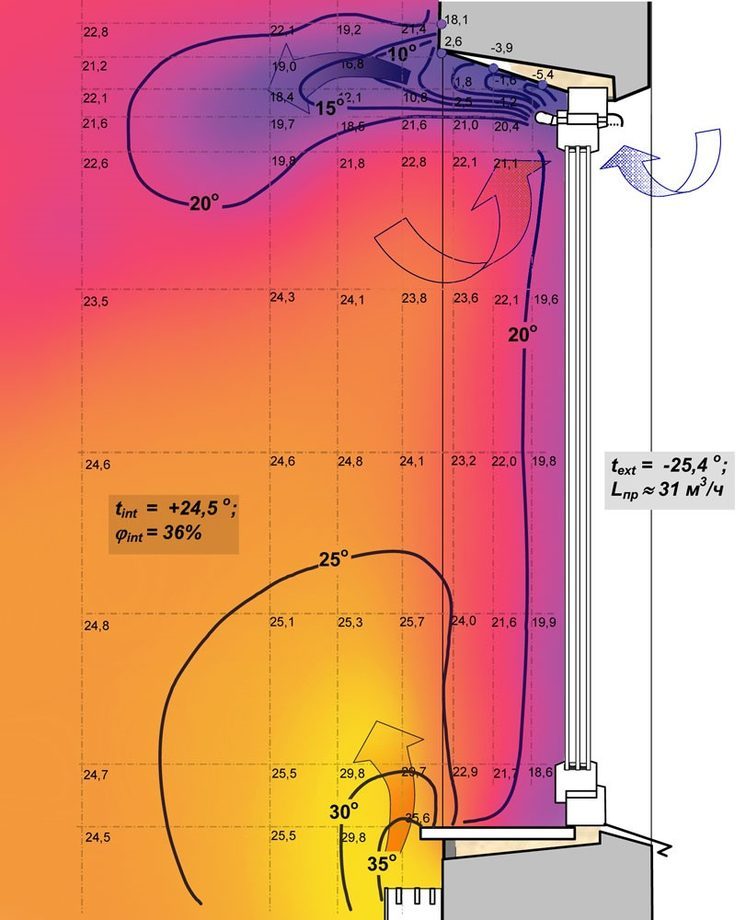

Obrázek ukazuje výsledky plnohodnotných testů ventilu pro okno EMM od Aereco v zimě na Sibiři. Izoterma +20 stupňů je umístěna vysoko nad úrovní podlahy a zóna nízké teploty je pozorována pouze v blízkosti ventilu.

Mýtus č. 4: Studený, těžší vzduch okamžitě vypadává z ventilu směrem dolů
Ve skutečnosti spadne při vjezdu nízkou rychlostí „dírou“ velké plochy (z mírně otevřeného křídla).

Z ventilu proudí setrvačností do podstropního prostoru proud vzduchu o rychlosti 2-3 m/sec, aniž by měl čas kamkoliv spadnout – je to vidět na obrázku.

Mýtus 5. Okenní ventily nejsou pro Rusko, v zimě zamrzají
Zní to zlověstně, ale ve skutečnosti to tak smutné není. Okenní ventily se hojně používají ve Finsku, kde jsou v zimě docela velké mrazy. V Moskvě jsou takové mrazy vzácné: naše průměrná teplota vzduchu je -10 stupňů Celsia.
Pokud jde o zamrzání (vzhled námrazy nebo ledu na tělese ventilu), na klimatu země, která ventily vyrábí, vůbec nezáleží. Jedná se spíše o aerodynamický problém – výskyt stagnujících zón v blízkosti těla ventilu, nikoli tepelný. Zda se na ventilu v zimě objeví námraza nebo ne, závisí z 10 procent na konstrukci ventilů a z 90 % na situaci v místnosti. Na začátku 90. let skutečně několik modelů německých ventilů neprošlo testy v ruských mrazech kvůli konstrukčním chybám. Ale většina funguje perfektně v zimě, za jednoduchých provozních podmínek.

• volné proudění vzduchu z místnosti s ventilem do výfukových kanálů;
• normální vytápění (aby obyvatelé v zimě ventil úplně nezavírali, čímž se zvyšuje riziko zamrznutí);
• pracovní digestoř;
• správná volba počtu a umístění ventilů v souladu s množstvím emisí vodní páry (květiny, mokré pleny, dokončovací práce atd.);
• správná instalace podle doporučení výrobce.

Dlouho jsem přemýšlel, zda má cenu zkoušet takový upgrade na windows. Myslel jsem si, že tento nápad značně zvýší foukání, věřil jsem, že jakýkoli zásah do konstrukce rámů nepovede k ničemu dobrému. Ale s narozením dítěte jsem se nakonec rozhodl: byl jsem unavený z průvanu na podlaze, samotné okno bylo pevně zamčené, což znamená, že bylo pro dítě bezpečné. V této recenzi vám řeknu, co jsem zjistil o napájecích ventilech, a uvedu podrobné pokyny pro jejich instalaci. Nezapomínejme na nevýhody.

Proč potřebujete ventilační ventil pro plastová okna?

Obyčejné plastové okno těsně uzavírá přirozenou výměnu vzduchu v místnosti. Křídlo můžete buď otevřít, nebo je nechat na větrání. Není dána žádná jiná možnost. V tomto smyslu je přívodní ventil nenahraditelná věc: umožňuje regulovat a přesměrovat proudění vzduchu skutečně zavřeného okna.

Lékaři již dávno zjistili, že přítomnost čerstvého vzduchu v interiéru snižuje riziko migrény, zlepšuje spánek a snižuje únavu. Je zajímavé, že u některých modelů oken jsou zpočátku instalovány přívodní ventily. Ale pokud s tím nemáte štěstí, řeknu vám, jak je nainstalovat na standardní PVC okna.

Samotná myšlenka instalace přívodních ventilů na okna z PVC není zdaleka nová. Takové ventily byly vyvinuty a implementovány již koncem 90. let. Pokud jsou však v Evropě takové ventily instalovány jako samozřejmost, v Rusku ne každý kupující oken s dvojitým zasklením chápe, proč jsou potřebné.

Zajímavý fakt! Na Wikipedii můžete snadno najít schéma přívodního ventilačního systému Ivana Flavitského, který již v roce 1874 vysvětlil pravidla pro jeho instalaci tímto způsobem: „okenní přívodní ventily a jejich instalace jsou povinné a doporučuje se přivádět vzduch co nejblíže co nejvíce ke stropu, aby nezpůsobil průvan.“

Přívodní ventil pro plastová okna: výhody a nevýhody zařízení

Některé výhody jsem již zmínil. Pro mě byla hlavní věcí bezpečnost dítěte a neustálý „živý“ vzduch v dětském pokoji. Mezi další výhody založené na zkušenostech z používání mohu jmenovat následující:

• ventily neovlivňují ani nesnižují zvukovou izolaci;
• proud vzduchu procházející ventilem nevytváří hluk ani průvan;
• zlepšuje se mikroklima: ani v zimě nemáte pocit, že je vzduch příliš suchý;
• Celkově se tepelné ztráty v bytě nesnižují;
• možnost nastavení přívodu vzduchu;
• snadná samoinstalace;
• dostupnost a v průměru poměrně přijatelnou cenu.
• snadná údržba a obsluha.

Ale jako každé zařízení má i své nevýhody. Za sebe jsem vytipoval pouze jeden, ale nedůležitý: nutnost úpravy při změně teploty. Pokud včas nenastavíte požadovanou vůli, může ventil zamrznout.

Důležité! Ventily jsou citlivé na změny teploty. Krok je pouze 5°C. Proto je třeba je pravidelně upravovat, otírat a ladit.

Jak vidíte, nevýhody přívodních ventilů pro okna z PVC jsou tak zanedbatelné, že se o ně nemusíte starat. Dodržování jednoduchých provozních pravidel je sníží na nulu. Ale existuje mnoho výhod a všechny jsou významné.

Zařízení okenního vstupního ventilu

Zařízení okenního ventilu nelze nazvat něčím nadpřirozeným. Skládá se ze tří částí:

1. Vnější, vnější část s kšiltem. Je speciálně vytvořen, aby zabránil vnikání srážek a vlhkosti do rámu.
2. Teleskopický kanál. Je instalován uvnitř rámu. Upevněné pomocí rukávu.
3. Vnitřní část. Nejčastěji vybaveno ochrannou síťkou nebo filtrem. Nechybí ani tryska a nastavovací mechanismus, kterým si můžete upravit požadovanou mezeru a proudění vzduchu.

Aby ventil vytvářel požadovaný tah, musí digestoře v bytě správně fungovat a dveře do místností musí být pokud možno odblokovány, aby se posílilo přirozené proudění vzduchu z ulice. Pokud však výška dveří ponechá mezeru větší než 2 cm od podlahy, bude to stačit k vytvoření potřebného průvanu.

Princip činnosti zařízení pro přívod vzduchu

Cirkulace vzduchu nastává v pasivním režimu kvůli rozdílu tlaku uvnitř a vně místnosti. Tato výměna vzduchu funguje, pokud venkovní teplota vzduchu není vyšší než +5°C. V horkém počasí ventilace funguje pomocí nuceného odsávání.

Důležité! Při stejné teplotě a vlhkosti uvnitř i vně místnosti nebude fungovat přívodní ventil.

Koneckonců, jak víme z kurzu fyziky, studený vzduch vstupující vstupním otvorem rámu padá dolů, tlačí teplý vzduch do výfukové šachty umístěné pod stropem, a tím nasává studený vzduch z ulice, aby jej nahradil. Jedině tak zajistíte cirkulaci vzduchu v místnosti. Ale pokud je teplota za oknem a v bytě téměř stejná, nic se nestane Ventily téměř všech výrobců mají několik možností ovládání. Úprava je nutná pro nastavení určitého režimu výměny vzduchu.

Související články:

Typy ventilace: výhody a nevýhody ventilačních systémů. V materiálu zvážíme typy systémů, jak samostatně vypočítat a zařídit větrání, rady a doporučení specialistů.

Typy a hlavní charakteristiky přívodních ventilů

Na základě způsobu vstupu vzduchu do domu a typu organizace výměny vzduchu lze ventily rozdělit do tří hlavních typů. Jejich instalace a seřízení se bude mírně lišit.

Ruční a automatické ventilační ventily

Každý typ má své vlastní charakteristiky, má individuální vlastnosti, což znamená, že je nutné každý typ podrobně analyzovat.

Ventily jsou manuální a tedy ručně nastavitelné. Tyto modely mají obvykle šňůru, která otevírá a zavírá ventilové závěsy. Někdy takové modely používají ventil – je třeba jej posunout doleva nebo doprava. Jedna poloha proudění vzduchu blokuje, druhá jej naopak otevírá.

Na rozdíl od manuálních modelů se automatické modely spoléhají na indikátory vnitřní a venkovní vlhkosti. Uvnitř takového ventilu jsou instalovány speciální senzory.

Drážkové odvzdušňovací ventily a štěrbinové ventily

Falcové ventily jsou jednou z nejekonomičtějších možností pro okna z PVC. Malými výřezy v předsíni je do místnosti přiváděn studený vzduch. Pro instalaci takového ventilu není třeba demontovat okna. Šroubové ventily mají nízkou průchodnost a zvukovou izolaci na dostatečné úrovni. Vzhledem k nízké kapacitě však takové ventily nejsou vhodné do velkých místností.

Štěrbinové ventily jsou obvykle instalovány na rámu a bočních štěrbinách mezi klapkami. Jejich výhodou je vysoká průchodnost a není potřeba vrtat otvory uvnitř rámů. Velikost kanálu v takovém ventilačním zařízení je obvykle 170-400×12-16 mm. Nastavení se provádí ručně nebo automaticky.

Důležité! Při velkých mrazech nelze přívodní ventil zcela uzavřít.

Na vnější straně, na straně ulice, jsou takové ventily obvykle pokryty ochranným blokem se síťkou proti prachu, srážkám a hmyzu, uvnitř je instalována řídicí jednotka;

Horní ventily pro ventilaci

Umožňují průchod vzduchu lépe než ostatní. Nebudete je však moci nainstalovat sami, budete si muset koupit speciální připravené rámy. Instalují se pouze při výrobě oken s dvojitým zasklením, křídel a rámů.

Ve skutečnosti tato myšlenka leží na povrchu, protože samotná rukojeť je vynikající regulátor. Proč to nevyužít jako šikovný nástroj pro ventil. Klikový ventil je zajímavý tím, že zajistí jemné větrání a díky speciální konstrukci nezamrzne.

• vzhled okna se nezhoršuje;
• takový systém neumožní vznik kondenzace ani při nízkých teplotách;
• K zajištění nepřítomnosti hmyzu a prachu slouží vestavěný vzduchový filtr.

Související články:

Dodávka větrání v bytě s filtrací: k čemu jsou potřeba, princip fungování, konstrukční vlastnosti, přehled modelů, průměrné ceny, jak to udělat sami.

Jak vybrat ventilační ventil pro plastová okna

Vybrat přívodní ventil ze široké škály modelů je poměrně obtížný úkol. Zvláště pokud žijete v náročných klimatických podmínkách. Ke správnému výběru vám však pomohou doporučení našeho online magazínu. Věnujte tedy pozornost následujícím bodům:

1. Vyberte si model, který obsahuje speciální díl, který bude poskytovat speciální funkci „tepelné přestávky“. Umožní vám to nebát se, že vám zamrzne přívodní ventil.
2. Zkontrolujte kapacitu ventilu. Za tímto účelem vypočítejte požadovaný průtok vzduchu rychlostí 30 m³/h na člena rodiny.
3. Stejně jako hlukové izolační vlastnosti. Dobrý ventil by je neměl snižovat. Tyto údaje jsou obvykle uvedeny ve specifikacích.
4. Předem si rozmyslete, který způsob ovládání je pro vás ten pravý – manuální nebo automatický.
5. Způsob instalace. Vyberte si polodrážkové a drážkové ventily – jejich vlastní instalace a instalace jsou jednodušší.
6. Materiál: ventily mohou být vyrobeny z jakýchkoli materiálů, nejčastěji z plastu, ale existují dřevěné nebo kovové varianty.

Důležité! Nekupujte výrobek, který není nastavitelný!

Výrobci přívodních ventilů

Vybrat přívodní ventil ze široké škály modelů je poměrně obtížný úkol. Dnes na trhu působí asi 10 společností, které se v tomto oboru osvědčily. Podívejme se na nejoblíbenější z nich.

Společnost Rehau

Řada produktů od nejslavnější společnosti v Rusku „Rehau“. Ventily této společnosti se vyznačují stálou kvalitou a životností. Vhodné pro instalaci na jakékoli okenní konstrukce.

Speciální mechanismus zajišťuje proudění čerstvého vzduchu z oken v závislosti na tlaku větru a automaticky se otevírá a zavírá.

Společnost Aereco

Této francouzské společnosti je již 35 let. Bylo vyvinuto několik typů ventilů, montovaných buď s potřebou frézování, nebo bez frézování. Pohodlné nastavení, podpora automatického i manuálního režimu vám jistě umožní zvolit vhodnou volbu.

Domácí okenní ventilační systémy Air-Box

Ruská společnost Mabitek se rozhodla držet krok se svými zahraničními kolegy a vyvinula skutečně univerzální okenní ventilační ventily Air-Box, které lze instalovat na okenní jednotky libovolného designu. Jeho nespornou výhodou je možnost instalace do falce okenního bloku, díky čemuž je ventil neviditelný.

Standardní verze (Air-Box Standard) zahrnuje instalaci dvou částí ventilu: spodní vnější, která odebírá vzduch z ulice, a horní, která přivádí proud čerstvého vzduchu do místnosti. Princip činnosti ventilu je založen na vytvoření podtlaku v místnosti se zavřenými okny a běžícím větráním, pod jehož vlivem se otevírají okvětní lístky ventilu a dochází ke stálé výměně vzduchu cca 6 m³/hod.

Důležité! Frézování zdvojnásobuje výkon přívodního ventilu. Ale obvykle standardní instalace – bez frézování – umožňuje vyřešit problém s ventilací.

Nuance instalace napájecích ventilů: co potřebujete vědět

Pokud se rozhodnete nainstalovat ventil sami, zvolte skládací mechanismus. Instalace takových systémů není tak náročná, ale ušetříte za volání technika. Promluvme si nyní o tom, jak to udělat.

Existují dva způsoby instalace ventilu – pomocí perforace nebo bez. Zvažme obě možnosti krok za krokem.

Instalace klimatického ventilu s perforací – pokyny krok za krokem

Nejprve si připravíme nástroje pro práci. Budeme potřebovat následující vybavení: vrtačku, přímočarou pilu, pilník, vrtáky 5-10 mm, šablonu pro značení obrysů ventilů, stavební nůž a tmel.

Fáze práce při instalaci okenního ventilu bez perforace

Tento typ práce nevyžaduje použití skládačky nebo vrtačky. Budeme potřebovat: běžný křížový šroubovák, kancelářský nůž, pravítko se značkou pro značení.

Seřízení a údržba ventilu čerstvého vzduchu

Jak jsme již uvedli, přívodní ventil lze nastavit buď ručně, nebo automaticky. Automatizace je pohodlnější a bývá doplněna o senzor měření vlhkosti. Manuální modely mohou stát od 200 rublů za kus, ale automatické jsou dražší – od 980 rublů. U těchto modelů se vzduchové hmoty automaticky upravují v závislosti na vlhkosti v místnosti.

Pokud máte nainstalované vzduchové filtry, je třeba je vyměňovat častěji, zejména v létě. Většina modelů dobře snáší čištění vlhkým hadříkem.

Důležité! K čištění nepoužívejte chemikálie. Kromě toho byste se měli zdržet čištění zařízení pod tekoucí vodou – to může ztenčit senzory.

Při provádění oprav v místnosti musí být ventil uzavřen – to jej ochrání před nečistotami a prachem.

Obecně, a jak jsem viděl z vlastní zkušenosti, je přívodní ventil pro okna z PVC docela užitečný nákup, který vám poskytne pohodlný odpočinek a pohodu. Jak jste viděli, jeho instalace je poměrně jednoduchá, takže znalosti získané v tomto článku může každý uplatnit doma.

A pokud máte nějaké dotazy, zeptejte se jich v komentářích!
