Vytápění v soukromém domě by mělo být ekonomické, bezpečné a snadno použitelné. Jak to implementovat? Plynové vytápění je po desetiletí jedním z nejoblíbenějších topných systémů v soukromém domě. Jak ale plynové vytápění vlastně funguje? Pro jaký typ domu se hodí? A na co si dát při nákupu vybavení pozor?
Co byste měli vědět před výběrem topného systému a jak se nezklamat v klasickém plynovém ohřívači – zde je několik tipů.

SOUBORY KE STAŽENÍ

Jaké jsou výhody a nevýhody vytápění soukromého domu plynem?

Plynový systém má zjevné nevýhody – nebezpečí výbuchu a obtížnost provozu. První lze a je třeba vyřešit zakoupením vysoce kvalitního, certifikovaného zařízení a použitím normálních „šikovných“ rukou k instalaci tohoto zařízení. Za druhé, pouze s vlastní myslí a touhou přijít na to, jak toho využít. Koupit a zapomenout není o plynovém zařízení.

Zjevnou výhodou jsou nízké náklady na plyn jako palivo. Ekonomický přínos je v tomto případě na prvním místě.

Nekupujte použité vybavení nebo zpočátku levné vybavení. Nejedná se o pozice, kde je potřeba šetřit. Staré kotle mají nízkou účinnost. Primární úspora nákladů na jednotku může vést ke zvýšení měsíčních nákladů a v budoucnu minimalizovat obecnou proveditelnost použití plynového vytápění.

Pokud si ale pořídíte moderní plynový kotel, funguje díky kondenzační technologii mimořádně efektivně. Nákup, údržba a provoz jsou obvykle levné, pokud topíte plynem. Zvláště pokud je váš dům připojen k plynové síti.

Budeme podrobně analyzovat výhody a nevýhody provozu plynových topných kotlů v soukromých domech, ale nejprve zvážíme obecný přehled hodnocení plynu jako druhu vytápění:

VÝHODY plynového vytápění v soukromém domě?
NEVÝHODY plynového vytápění v soukromém domě?

Schéma použití různých typů topných systémů v Rusku.

Plynové vytápění je stále velmi oblíbené. Plyn jako forma vytápění je vhodný pro novostavby i jako náhrada vytápění ve stávajících domech. Obvykle je to první volba, zejména v klimatu našeho pásu.

Instalace plynu v soukromém domě

Typy plynových zařízení

Plyn patří do skupiny tzv. tradičních energetických paliv. Mezi vývojáři je velmi populární. V soukromých domech se plyn používá pro vytápění budov a zásobování teplou vodou a je také hlavním zdrojem vytápění v plynových sporákech.

Instalace plynového vytápění může mít dvě formy v závislosti na typu dodávaného plynu:

• LPG – zkapalněný plyn, který je skladován v nádrži umístěné mimo objekt. Přestože se jedná o drahý způsob vytápění, jeho použití není tak obtížné.

• zemní plyn — tento typ vytápění je možný pouze v případě, že je v blízkosti domu plynová instalace nebo je napojena na hlavní vedení.

Plynová instalace soukromého domu je systém potrubí a zařízení instalovaných vně a uvnitř budovy a skládá se z:

Plynová instalace soukromého domu je systém potrubí a zařízení instalovaných vně a uvnitř budovy a skládá se z:?

Na stavbu vnitřního plynoinstalace (z plynové skříně) je potřeba stavební povolení. Výjimkou jsou domy, jejichž stavební povolení stanoví záměr plynové přípojky.

Plynová kotelna

Plynové kotle zabírají málo místa a nevyžadují údržbu. Nejčastěji se jedná o závěsná zařízení malých rozměrů. Zde má velký význam tepelný výkon kotle. Nejčastěji v domech řešíme 30 kW spotřebiče, které je možné umístit do jakéhokoliv podlaží včetně suterénu.

Nejlepším řešením je samostatný pokoj, ale není to podmínkou. Výběr místa je nejlépe naplánovat v souladu s místem, kde je instalována plynová přípojka. V praxi je důležitější kubatura místnosti – pro dominantní zařízení na trhu, to znamená kotle s uzavřenou spalovací komorou, musí být minimálně 6,5 m3 a výška místnosti musí zajistit volný přístup plynová jednotka. Plynovou kotelnu je také nutné vybavit otevřeným otvorem pro přívod vzduchu o minimální ploše 200 cm 2 ve výšce do 30 cm od podlahy. Výjimkou jsou zařízení napojená na koncentrický komín – zde může být větrání omezeno otvory ve dvířkách. Požadavky na kotelnu na zkapalněný plyn jsou shodné, až na to, že taková místnost je umístěna nad úrovní terénu.

Pro bezpečnější a jednodušší montáž plynového zařízení se vyplatí zvážit nejen funkčnost plynového zařízení, ale také posoudit náročnost montáže do nosných konstrukcí a podlahových nosníků. Dbejte na kvalitu použitého materiálu ve stěnových a podlahových konstrukcích.

Montáž rozvodů plynového topení do stropu

Je nesmírně důležité, aby bylo možné instalovat topné trubky (zejména pokud je použito vzduchové vytápění a potrubí mají průřez 150×250 mm) do stropu. S dřevěnými podlahami v domě nejsou žádné potíže s elektroinstalací systému – vše lze položit mezi trámy. Pokud mají krabice nebo trubky velký průřez, pak i podlahové nosníky musí mít takovou výšku, aby do nich bylo možné vyřezat otvory bez ztráty nosnosti. Například položení rozvodů plynového vytápění do dřevěných I-nosníků není obtížné.

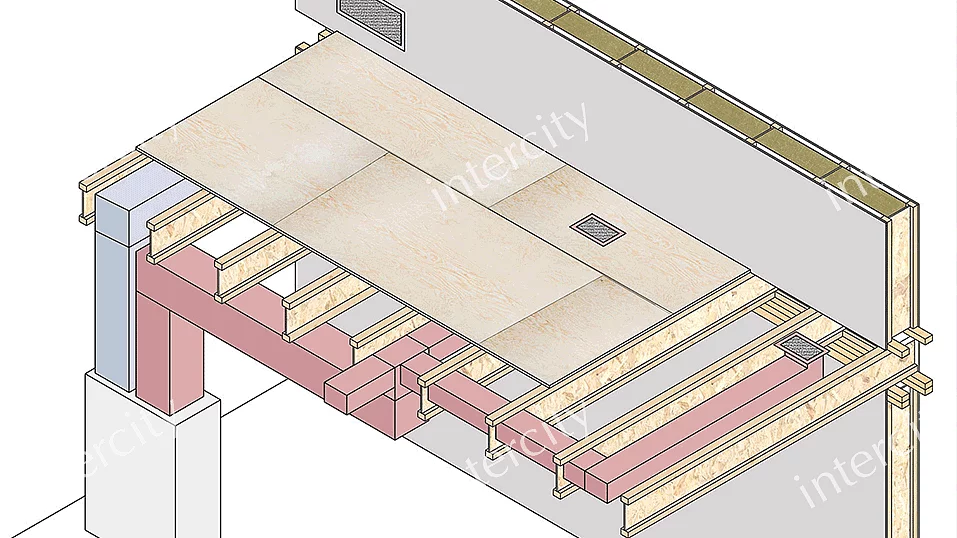

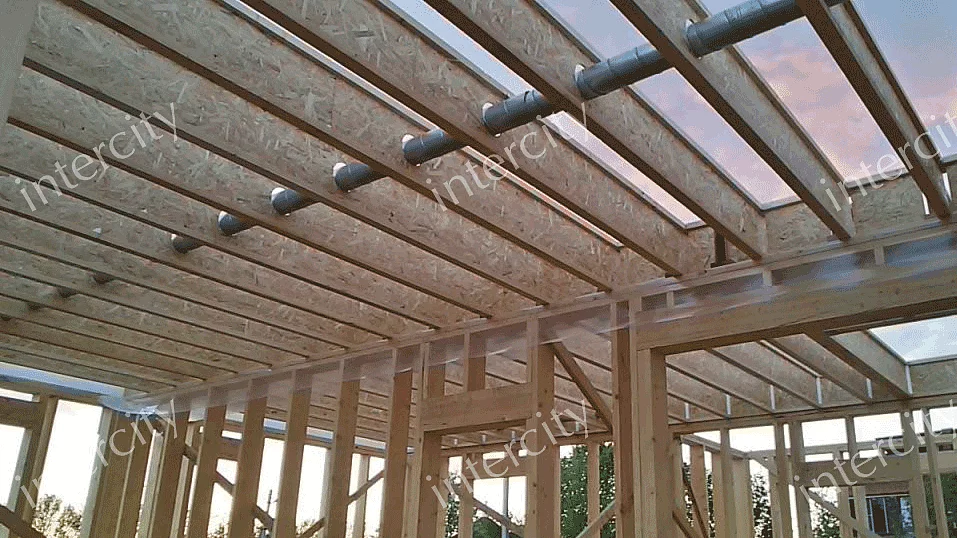

Schéma instalace plynových topných trubek do stropu z dřevěných I-nosníků

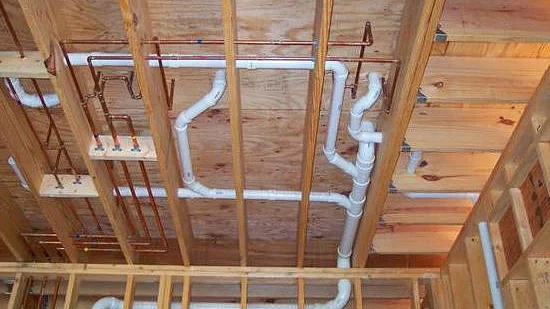

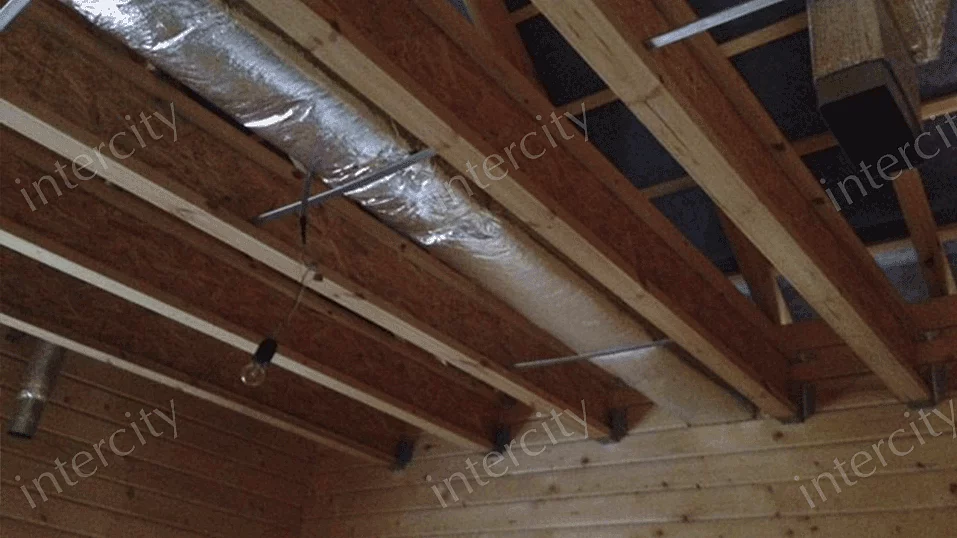

Položení potrubí chladicí kapaliny mezi I-nosníky

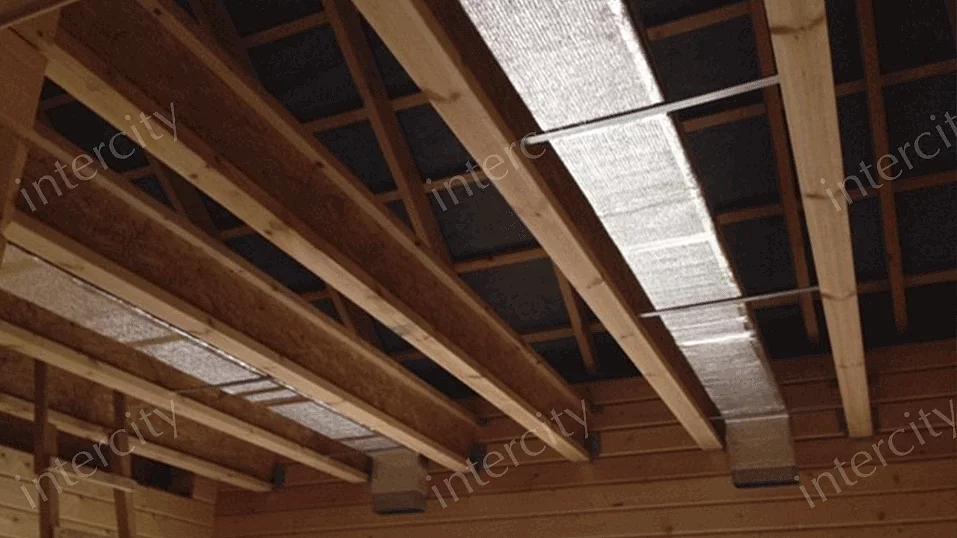

Instalace potrubí vzduchového vytápění z plynového ohřívače v domě z vrstveného dýhového řeziva

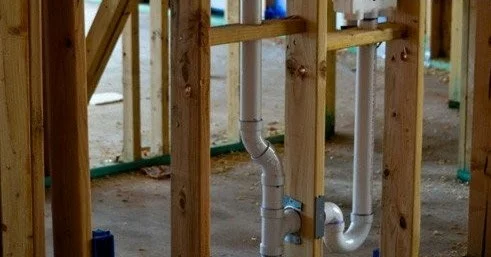

Montáž trubek kolmo na dřevěné I-nosníky

Přijímače plynu pro domácnost

• plynový kotel (ústřední topení s funkcí ohřevu vody)
• domácí ohřívač vody
• plynová kamna
• plynový krb

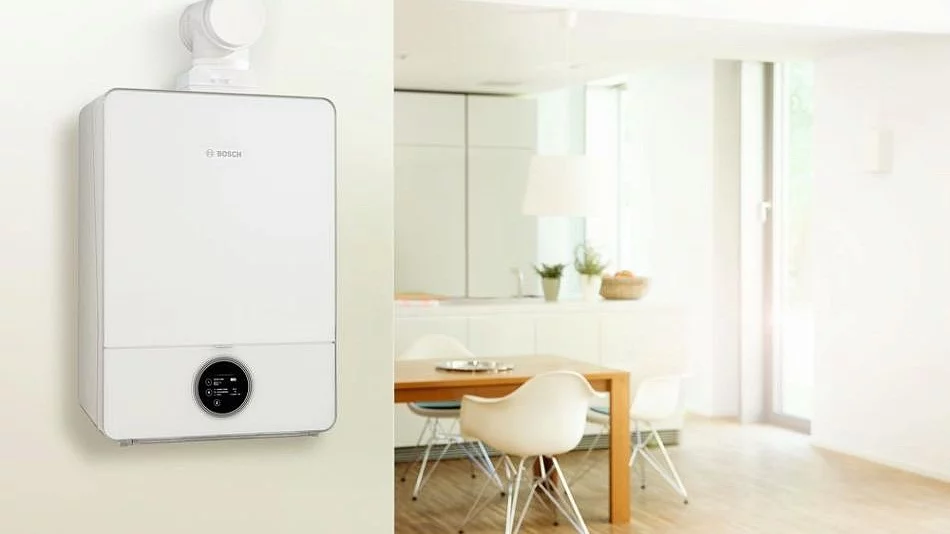

V kuchyni nástěnný kondenzační plynový kotel

Připojení na plynovod – požadavky

1. Prvním krokem k získání povolení k připojení k plynárenské síti je kontaktovat vašeho dodavatele plynu.
2. Poté se podá žádost (každá společnost má na webu k dispozici svůj formulář), která upřesňuje podmínky připojení. Majitel domu podává žádost o stanovení podmínek připojení pro žadatele o připojení k plynárenské síti. Kromě žádosti musíte pro informaci přiložit také plánek (v měřítku 1:500 nebo 1:1000 s umístěním plynové skříně) a budete požádáni o předložení kopie dokumentu potvrzujícího vlastnictví k užívání stavby. Do 14 dnů obdržíte odpověď – pokud bude žádost schválena, bude poskytnut dokument „Technické podmínky pro připojení“.
3. Dalším krokem je podání žádosti o uzavření smlouvy o připojení k plynárenské síti.
4. Následně je vypracován projekt plynové přípojky a předložena žádost o stavbu příslušnému úřadu (zpravidla místnímu městskému plynárenskému podniku).

Celkem můžete strávit asi 30 dní na získání povolení k připojení k centrálnímu potrubí a používání plynového zařízení.

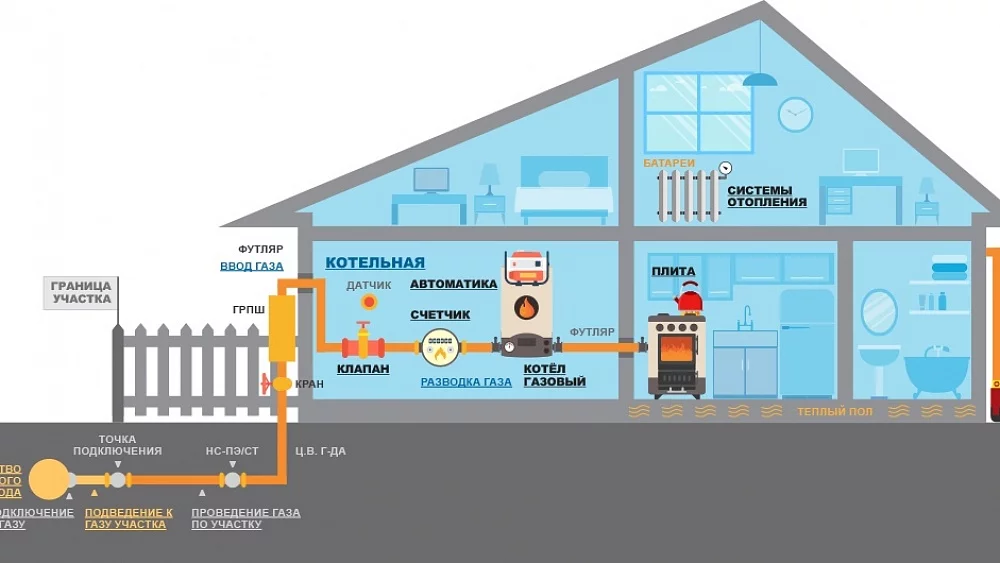

Technické podmínky pro připojení plynu: postup pořízení dokumentace. Schéma registrace pozemku

Plynová přípojka v OV – exekuce

Stavbě domovního plynoinstalace musí předcházet získání stavebního povolení a zpracování projektu instalace autorizovaným projektantem.

V plynových instalacích se používají:

• pevné měděné trubky s tloušťkou stěny alespoň 1 mm, to znamená o průměru 28 mm. Lze je spojovat pájením pomocí měděných nebo mosazných tvarovek. Používají se pouze pro vnitřní instalaci.

• bezešvé ocelové trubky nebo lineární trubky se švem. Jsou spojeny svařováním (vně) a závitovými spoji z bílé litiny (uvnitř). Lze je použít pro vnitřní i venkovní instalaci.

• flexibilní kabely, které se snadno instalují a používají, se stále častěji používají v domácnostech. Již úspěšně nahradily tuhé, méně spolehlivé plynové přípojky.

Plynová přípojka by měla být co nejpřímější a nejkratší, kolmá k hranici pozemku. Proto byste neměli zapomínat na pokládku komunikací. Při projektování domu je vhodné zohlednit speciální požadavky na zřízení inženýrských sítí. Důležité je dodržovat bezpečnou vzdálenost od ostatních inženýrských sítí na pozemku. Průchod příčkami vnější stěny objektu se provádí ve výšce minimálně 0,5 metru od podlahy suterénu v plášťovém potrubí (ochranné manžety). Totéž platí pro průchody stěnami a stropy.

Například můžete rychle a levně položit komunikaci v tloušťce stěn v prostoru mezi trámy nebo mezi stěnou a sádrokartonem. V případě použití ocelových trubek je přípustné vyskládat instalaci do drážek stěny a překrýt je omítkou. Je důležité dodržovat bezpečné vzdálenosti mezi elektroinstalačními kabely (zemní plyn je minimálně 10 cm nad elektrickými kabely a vedení zkapalněného plynu musí být umístěno pod elektroinstalací).

Je nutné počítat s tím, že montážní otvory v nosnících by neměly přesáhnout 75 % celkových rozměrů konstrukcí, aby se nosností celé konstrukce nezměnila její vysoká pevnost.

Každé připojení v plynové instalaci vyžaduje těsnění. Nejčastěji se k tomu používá teflonová páska nebo těsnící pasta. Všechny plynové přijímače musí být vybaveny speciálním odpalištěm – kulovým ventilem. Jejich úkolem je kontrolovat a čistit jednotlivé plynové rozvody. Rozvodné kabely mezi instalačními kabely a přijímačem musí být pevné. Doplňkovým vybavením je plynoměr, který lze umístit do skříně vně budovy nebo uvnitř.

Plynové kotle – typy

Plynový kotel je moderní topné zařízení, které musí splňovat řadu požadavků. Očekává se, že plynové spotřebiče na horkou vodu budou mít nízké emise výfukových plynů, dobrou účinnost, snadné a přesné ovládání, kompaktní konstrukci a schopnost současně vyrábět teplou užitkovou vodu. V současné době trh především doporučuje kondenzační kotle , tedy takové, které získávají teplo z vodní páry, která je spolu se spalinami odváděna komínem (jejich účinnost vždy přesahuje 100 %).

Pro instalaci vyhřívaných podlah se doporučuje zvolit nízkoteplotní kotle . Tento typ kotle ochrání instalaci a sníží náklady na vytápění. Nejprve musíte určit funkce, které bude kotel provádět – pouze vytápění domu (jednofunkční kotel) nebo vytápění domu a vody (kombinovaný kotel).

Podle provozního režimu se kotle dělí na kotle s otevřenou spalovací komorou , kde se kyslík potřebný ke spalování odebírá z místnosti, proto musí být instalovány v místnosti o objemu minimálně 8 m³ s čerstvým vzduchem. Zásobování otvorem o ploše minimálně 200 cm² a se samotížnou ventilační mřížkou o stejné ploše.

Menší požadavky na kotle s uzavřenou spalovací komorou , který lze umístit do každé místnosti o objemu minimálně 6,5 m³ se samotížným větráním zakončeným mřížkou 200 cm². Vestavěný ventilátor je zodpovědný za proudění vzduchu a výfukových plynů.

Moderním aktivem jsou dnes tzv. plynová kondenzační zařízení. Výhodou moderní kondenzační techniky oproti starším technologiím je zpětné získávání tepla. Konkrétně to znamená, že teplo obsažené ve výfukových plynech je znovu využito. Místo toho, aby se jen ztrácel komínem při stálé teplotě, což bylo dříve běžné.

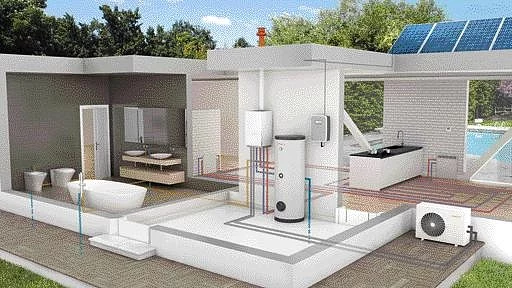

Hybridní topný systém s tepelným čerpadlem a plynovým kondenzačním kotlem

Co je technologie plynového kondenzátu a proč je tak účinná?

Jak funguje plynová kondenzační technologie

Zatímco starší nízkoteplotní jednotky produkují výfukové plyny do 150°C, kondenzační kotel produkuje horké emise jen kolem 40°C Pořízením kondenzačního kotle a např. izolace topného potrubí lze dosáhnout až 30% úspory nákladů pro vytápění. V kombinaci s kombinovaným systémem vytápění může být úspora až 50 %.

Jak kotle s konstantní teplotou, které byly instalovány před 1980. léty, tak nízkoteplotní kotle, které nahradily kotle s konstantní teplotou, dnes již nejsou relevantní. Spotřebováváte podstatně více paliva, než je nutné, a výrazně zvyšujete náklady jak na rozpočet, tak na životní prostředí.

Výhřevnost

Zjednodušeně řečeno, rozdíl je v tom, že výhřevné teplo spalin se také mění na výhřevnost. Nebo vědecky: Výhřevnost (spalné teplo paliva) je maximální množství tepla, které lze využít při spalování, aniž by došlo ke kondenzaci vodní páry obsažené ve výfukových plynech.

Mimochodem: Účinnost topných zařízení je stále často založena na spalném teplu, takže je dosahováno úrovně účinnosti přes 100% – proto je účinnost kondenzačních zařízení vyšší než u topných zařízení.

Jak funguje plynové vytápění?

Funkčnost plynového ohřívače lze zjednodušeně popsat ve čtyřech krocích: B hořák (1), jak název napovídá, spaluje se plyn. Pokud potřebujete teplo v domě na vytápění nebo ohřev vody, zapalování pokračuje, plynový ventil se otevře a začne spalovací proces. Z bezpečnostních důvodů se plyn dostává do spalovací komory se zpožděním několika sekund, aby se zabránilo vznícení nadměrného množství plynu.

pak výměník tepla (2) vyhřívaný hořákem. Protéká jím topná voda, díky které je radiátor příjemně teplý. Pokud místo toho potřebujete teplou vodu z vodovodu, předá topná voda své teplo hygienické pitné vodě v jiném výměníku tepla nebo přes externí zásobník teplé vody.

Oběhové čerpadlo (3) zajišťuje přepravu různými potrubními systémy. Toto funguje pouze se srdcem plynového kotle: (4) regulátor topení. Řídí – alespoň u moderních topných zařízení teplotu přívodu, která se reguluje přes teplotu venkovního vzduchu – spojení mezi prostorovými a venkovními teplotními čidly a kotlem.

Zde jsou tedy čtyři hlavní součásti plynového vytápění:

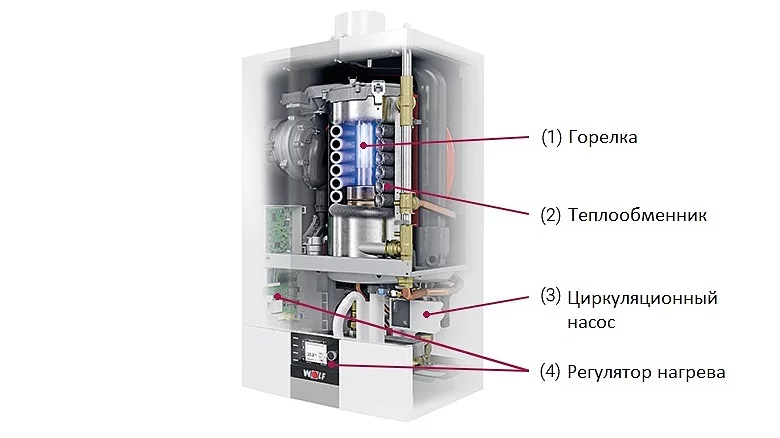

Hlavní součásti plynového kondenzačního kotle.

Co byste měli zvážit při plánování plynového vytápění vaší chaty?

Pojďme si to shrnout. Zde jsou nejdůležitější otázky, které je třeba zvážit před instalací plynového kotle:?

Nepostradatelným atributem bohatého člověka je silný, bezpečný a pohodlný soukromý dům. Autonomní vytápění pomáhá zajistit pohodlí a teplo do vašeho domova. Topné systémy na zemní plyn jsou dnes nejúspornější, nejefektivnější a nejspolehlivější.

Související produkty

1 695 147 RUB /PC

106 060 rublů. /PC

79 450 rublů. /PC

89 270 rublů. /PC

1 693 135.50 RUB /PC

2 020 214 RUB /PC

Podívejme se, jak plynový kotel funguje a funguje, jaké existují typy a jaké jsou jejich vlastnosti. Budeme analyzovat hlavní fáze instalace jednotky a dozvíme se o specifičnosti používání a údržby zařízení plynového kotle v provozním stavu.

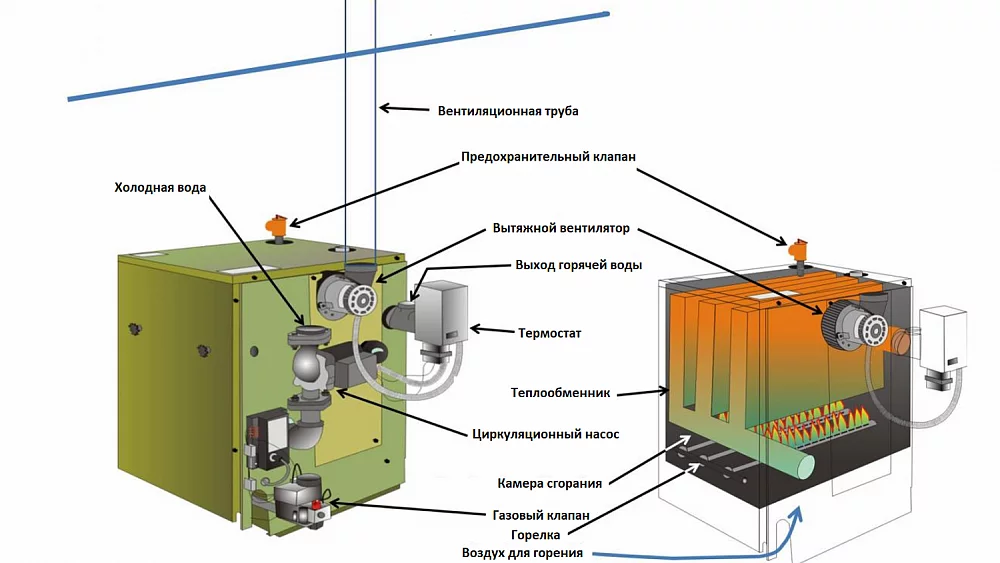

Pohled v řezu na dvouokruhový kotel na zemní plyn

Princip fungování, účel

Provozní postup zařízení je zcela jednoduchý, snadno zapamatovatelný a provádí se podle jednoduchých pokynů:

• Chladivo (obvykle voda) je dodáváno do okruhu výměníku tepla pomocí oběhového čerpadla namontovaného na hlavním potrubí.
• Současně se ventil otevře a do hořáku vstupuje modré palivo, které se automaticky zapálí.
• Otevřený plamen ohřívá kapalinu uvnitř výměníku tepla. Proces se provádí s ohledem na nastavení časovače a parametry teplotního senzoru.
• V závislosti na topném výkonu a propustnosti prochází chladicí kapalina tepelným okruhem, ohřívá se na požadovanou teplotu a proudí do tepelné trubky topného zařízení a tím do radiátorů.
• Když topný systém dosáhne specifikované úrovně, plamen zhasne. Při dalším ochlazení se opět rozsvítí a proces se opakuje s ohledem na nastavení venkovního termostatu.

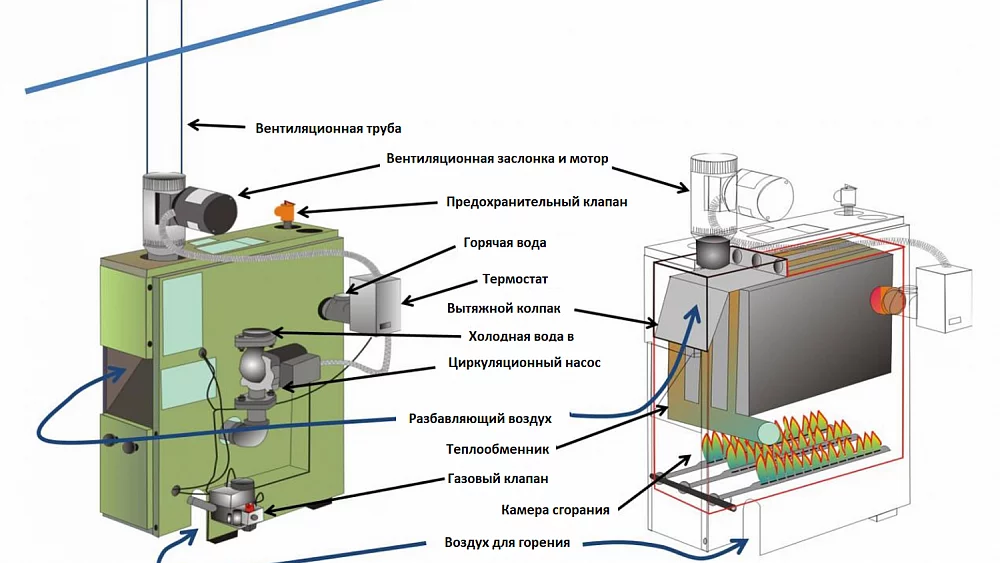

Schematické znázornění provozu plynového kotle

Pokud plynový kotel slouží nejen k vytápění domu, ale je určen i k zásobování teplou vodou, počítá se v návrhu s dalším okruhem výměny tepla. Taková jednotka se nazývá dvouokruhová jednotka.

Druhý výměník tepla, který reguluje přívod teplé vody do kohoutku, se vyznačuje nižší rychlostí ohřevu a také nižším průtokem kapaliny.

Poznámka! Některé modifikace kotlů nemají samostatné okruhy pro dodávku teplé vody a vytápění a fungují pouze v určitém režimu. V tomto případě, když se směšovač otevře, aktivuje se snímač průtoku v systému a zařízení začne pracovat, aby zajistilo fungování přívodu teplé vody. Když se zastaví přívod vody, výměník tepla se vrátí do režimu vytápění.

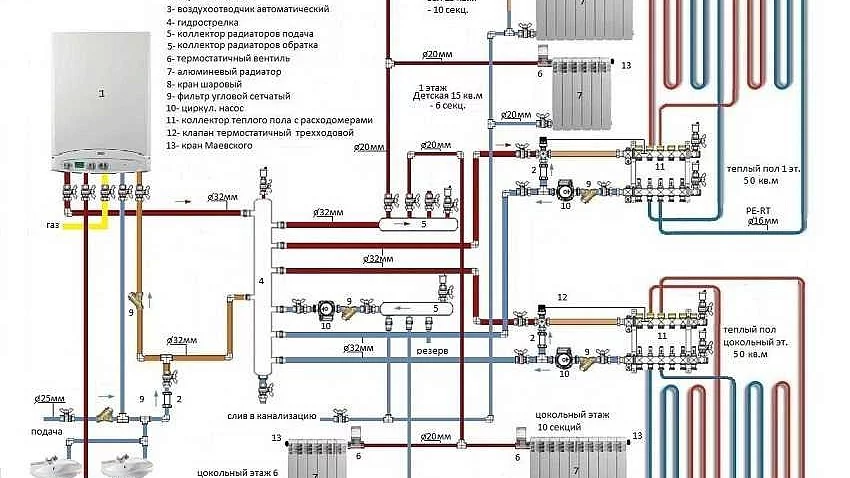

Schéma připojení topného systému a kotle k plynovému kotli

Zařízení, hlavní komponenty

Konstrukce typického plynového topného kotle se skládá z následujících nejdůležitějších montážních celků:

• Hořák. Určeno ke spalování zemního plynu a plynulé distribuci uvolněné energie do teplosměnného okruhu. Existují dvě modifikace – konvenční atmosférický hořák, stejně jako přeplňovaný hořák, vybavený nuceným výfukem složek vznikajících při spalování paliva.
• Výměník tepla. Uvnitř kovového těla je spirála, kterou protéká voda pro ohřev. Materiálem pro potrubí je měď nebo slitiny železa a uhlíku. Existují jednookruhové a dvouokruhové výměníky tepla.
• Oběhové čerpadlo. Navrženo pro zajištění stabilního tlaku kapaliny v potrubí pro její nejlepší distribuci v celém topném systému.
• Expanzní nádrž. Slouží k „vstřebání“ přebytečné chladicí kapaliny vznikající při zahřívání a také zabraňuje vzniku vzduchových bloků.
• Výfuk kouře. Odstraňuje produkty spalování do atmosféry. Existují dvě modifikace – normální (atmosférická) a druhá s přeplňováním turbodmychadlem, vybavená ventilátorem pro mechanické odvádění výfukových plynů na ulici.
• Řídicí blok. Reguluje, řídí a optimalizuje provoz topného systému. Zařízení je vybaveno softwarovým modulem, senzory, senzory.

Řídicí modul plynového kotle

• Senzory pro automatické sledování bezpečnostních indikátorů. Automatizace instalovaná na plynových kotlích sleduje stabilitu bezpečných provozních charakteristik systému. Hlavním úkolem je zabránit vzniku nouzové situace, která vzniká v důsledku různých okolností: přehřátí kapaliny, vypnutí trakce, ztráta plamene a další faktory.

Poznámka! Typický dvouokruhový plynový kotel vyrobí až 8 litrů horké kapaliny za minutu. Pokud potřebujete zvýšit spotřebu vody, je lepší připojit jednookruhovou modifikaci kombinovanou se zásobníkovým ohřívačem vody. Kapacita domácích kotlů se pohybuje v rozmezí 50–300 litrů. To je docela dost pro každodenní potřeby obyvatel soukromého domu.

Kotel poháněný plynovým kotlem

Odrůdy

Výkon zařízení domácího kotle je dán úpravou jeho součástí. Zařízení je seskupeno podle následujících ukazatelů:

• Způsob instalace. Existují nástěnné a podlahové jednotky. První jmenované mají malé rozměry a průměrný výkon. Jsou kompaktní a používají se do malých prostor. Podlahové jednotky poskytují teplo pro prostorné domy. Pro nejlepší fungování je nutná dobrá kotelna vybavená v souladu se stavebními předpisy.
• Tvar komína a spalovací komory plynu. Existují atmosférické struktury, ve kterých jsou produkty spalování paliva odstraňovány přirozeným tahem a vzduch proudí do otevřené komory přímo z místnosti. Přeplňované komíny se vyznačují vestavěným ventilátorem. V tomto případě dochází k proudění vzduchu do uzavřené komory zvenčí vzduchovým kanálem.
• Počet výměníků tepla. Plynové jednotky s jedním okruhem slouží k vytápění plus dvouokruhové jednotky kromě vytápění dodávají teplou vodu.

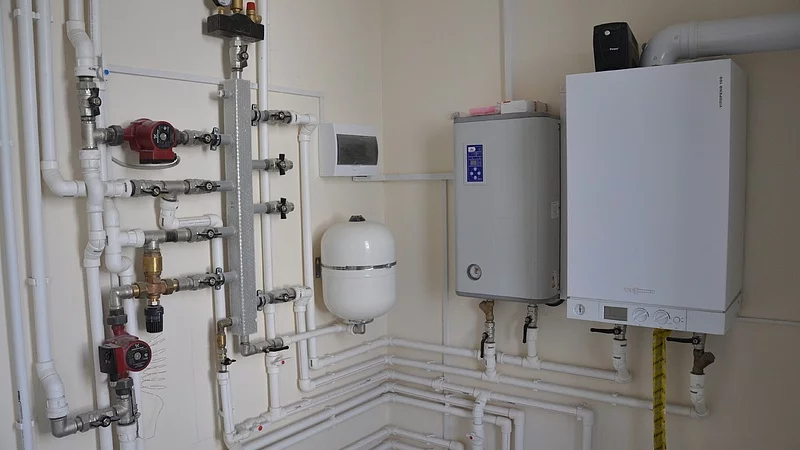

Potrubí 2-okruhové plynové jednotky

• Typ zapalování. V prvním případě se plyn zapálí ručně pomocí piezoelektrického prvku, ve druhém se spustí speciální automatika určená pro vytápění kotlů. Řídicí modul umožňuje, aby kotel plnil svůj účel bez účasti majitelů domu.
• Schéma odvodu tepla. Plynové jednotky přeměňují tepelnou energii uvolněnou při spalování paliva na vodní chladivo. Sílu vodní páry využívají i modernější kondenzační modely. Jejich zařízení má speciální parní výměník tepla. Takové konstrukce mají zvýšenou účinnost.

Důležité informace! Nejodolnější je teplosměnný okruh vyrobený z litiny. Při přepravě a instalaci je však nutné vzít v úvahu velkou hmotnost a křehkost materiálu.

Litinový výměník pro plynový kotel

instalační kroky

Připojení nástěnné plynové jednotky provádějí kvalifikovaní odborníci pomocí následující metody:

• příprava místnosti pro instalaci kotle s přihlédnutím k regulačním požadavkům;
• návrh ventilačního systému;
• instalace upevňovacích prvků a držáků;
• instalace jednotky;
• rozvod a připojení potrubí topného systému;
• připojení přívodu studené vody;
• připojení zařízení ke zdroji zemního plynu;
• instalace elektroinstalace, připojení řídící jednotky;
• příprava komína;
• kontrola všech systémů a zkušební provoz plynového kotle.

Důležité informace! V místnosti, kde je plynový kotel instalován, je nutné dodržovat bezpečnostní pravidla a předpisy. Obklady stěn jsou povoleny pouze z nehořlavých materiálů. Dodatečná instalace vzduchového plynového senzoru je nezbytnou podmínkou pro bezpečný provoz jednotky.

Video o tom, jak funguje a funguje jednookruhový a dvouokruhový plynový kotel:

Vlastnosti provozu a údržby

Po dokončení instalace nástěnných kotlů nebo stojacích modelů začíná období údržby.

Aby se zabránilo poruchám a nouzovým situacím, musí být jednotky kontrolovány ve stanovených intervalech. Kromě plynového kotle je třeba věnovat pozornost potrubí topného systému.

Častou příčinou nehody je ucpání hlavního vedení v důsledku usazenin soli na vnitřní straně potrubí. Tato situace nastává při konzumaci tvrdé vody. Taková překážka se odstraňuje preventivním čištěním – přečerpáváním chemických činidel do potrubí.

Poznámka! Chytré moduly automatického řízení mohou výrazně prodloužit životnost a zvýšit bezpečnost plynové jednotky. Inovativní jednotky jsou vybaveny nejrůznějšími užitečnými senzory. V případě nouze se kotel automaticky deaktivuje a majitel je informován i na dálku – přes internet nebo SMS.

Toto video ukazuje, jak udržovat plynový kotel:

Nejdůležitější znaky

Konstrukce plynového kotle je založena na interakci následujících montážních jednotek, které tvoří spolehlivou konstrukci:

• okruh výměny tepla;
• oběhové čerpadlo;
• utvářeč plamene:
• expanzní nádrž;
• Řídicí blok;
• komín

Zařízení pracuje na základě tepelné energie uvolněné při spalování plynu v hořáku a vstupuje do výměníku tepla jako chladivo.

Kotle se rozlišují podle způsobu instalace, provedení komína a spalovací komory, počtu teplosměnných okruhů, principu zapalování a pořadí odvodu tepla.

Zařízení připojují odborníci v souladu s pokyny. Během používání je nutná pravidelná kontrola.
