Push-pull | Montáž zavíračů pro posuvné skříně – ochranná známka Premial®

Zavírač je vhodný pro posuvné dveře o hmotnosti 40 až 80 kg a minimální šířce 600 mm. Zavírač se instaluje na horní horizont, namísto sady horních válečků, a doporučuje se pro provoz v horním vedení s šířkou kanálu 37,5 cm. Nastavení zavírače je možné upravit pro vedení o šířce 39 mm.

Všimněme si toho ještě jednou Zavírač je vhodný i pro úzký rámový systém Elephant.

Vybavení a nastavení zavírače

Zavírač je univerzální a lze jej snadno posouvat doprava nebo doleva, v závislosti na tom, kterým směrem je požadován plynulý zavírač.

Vhodné pro všechny typy vertikálních profilů – symetrické i asymetrické.

Sada obsahuje: levý zavírač, pravý zavírač, levou spoušť (aktivátor), pravou spoušť, 2 úchyty zavírače k hornímu horizontu (upevňovací vložky), 2 samořezné šrouby 6×35, 2 samořezné šrouby 4×16 pro upevnění aktivátorů, další spojovací prvky.

Zavírač je určen pro dveře o šířce až 1000 mm a výšce 2700 mm.

Podrobný popis zavírače dveří a pokyny k jeho instalaci jsou na stranách 22–23 v „Technickém katalogu“.

Příprava zavírače k instalaci

Před instalací nainstalujte na konec mechanismu jezdec zavírače, označený na obrázku písmenem G. Položte na něj prst a zatlačte jezdec (vyrobený z bílého fluoroplastu) podél drážky v tělese zavírače, dokud se nezastaví (až doraz), aby se jezdec mírně naklonil dolů. Samotný se zajistí na místě.

Podrobný algoritmus pro instalaci zavírače dveří

Připravte si všechny profily a výplň pro posuvné dveře.

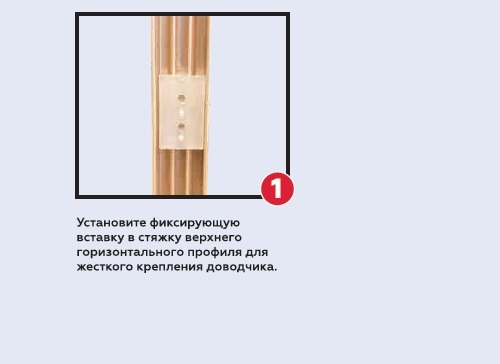

V první fázi vložte do pásky horního vodorovného profilu plastovou upevňovací vložku pro pevné upevnění zavírače.

Poté „nacpěte“ profil na výplň dle zvoleného designu a sestavte zárubeň без upevnění profilů k sobě navzájem.

Ve druhé fázi spojte zavírač se svislou profilovou rukojetí podle principu vkládání montážních vousů, stejně jako u horní kladky. Horní kladky nejsou při použití zavírače potřeba – odložte je stranou.

V kroku 3 provedeme první nastavení zavírače dveří pomocí křížového šroubováku:
– v první nastavovací jednotce nastavte typ rukojeti – symetrickou (H, I, П) nebo asymetrickou (С Premium, С Classic, L, všechny vertikální rukojeti Elephant)
— ve druhé nastavovací jednotce nastavujeme vzdálenost prvního válečku zavírače vzhledem k šířce vodítka — 37,5 mm

Krok 4 zahrnuje nastavení vzdálenosti druhé kladky zavírače vzhledem k šířce horního vodítka – 37,5 mm. Druhá kladka se nachází uprostřed těla zavírače.

V páté fázi spojte zavírač dveří umístěný ve svislém profilu s upevňovací vložkou umístěnou v horním vodorovném profilu. K tomu použijte podlouhlý oválný otvor z okraje v ocelovém tělese zavírače dveří. Utažením šroubu spojte zavírač dveří a upevnění ve vodorovném profilu.

Poté nainstalujte aktivátor (spoušť ze sady zavírače dveří) do horního vodítka.

Jak nainstalovat? Klíčem v šedém plastovém pouzdře na aktivátoru připevněte k vnitřní stěně uvnitř kolejnice. Současně by mezi klíčem a střední stěnou vodítka měla být mezera 5 mm. Tato vzdálenost je nezbytná pro další nastavení dveří přihrádky pro efektivní zavírání.

Přečtěte si více

Hnědé řasy v akváriu: příčiny, jak bojovat, prevence

Upozorňujeme, že aktivátor musí být instalován přesně podle rozměru C. Jedná se o vzdálenost mezi středem kulatého otvoru uprostřed aktivační desky a okrajem kolejnice.

C = B + 113 mm, kde B je šířka svislého profilu.

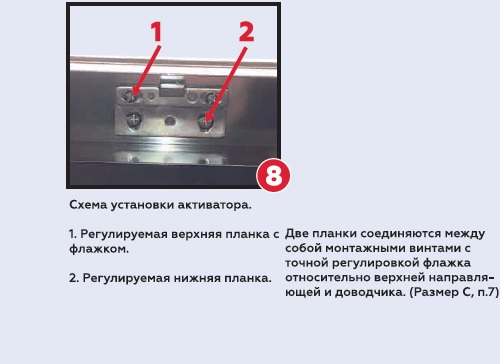

Krok 8 znázorňuje schéma instalace aktivátoru: nejprve šrouby horní nastavitelné spouštěcí tyče (obvykle jsou již smontovány v sadě zavírače dveří), poté šrouby ve spodní nastavitelné tyči (tento upevňovací prvek je v sadě dodáván samostatně v uzavíratelném sáčku).

Poslední zbývající věcí je natáhnout G-běžec do krajní pravé polohy, dokud se nezastaví.

Zkontrolujte, zda jsou posuvné dveře kompletně smontovány, včetně instalace spodních válečků. Dveře můžete nainstalovat do korpusu skříně v kolejnicích pomocí obvyklého principu instalace. Nejprve vložte dveře do horního vedení a poté zatlačte spodní válečky tak, aby dveře zapadly do požadované kolejnice spodního vedení.
