Vzduchové zámky v topném systému jsou nepříjemným jevem, který je doprovázen poklesem účinnosti systému, výskytem dráždivého hučení a nerovnoměrným ohřevem radiátorů. Vážné nahromadění vzduchu představuje určité nebezpečí, protože rychlost pohybu chladicí kapaliny podél okruhu se stává nestabilní a „trhání“ zvyšuje riziko vodního rázu a v důsledku toho průlomu. Když se objeví první známky nahromadění vzduchu, doporučuje se přijmout opatření k jejich odstranění. Pokud nelze práci provést samostatně, lze zátky odstranit pomocí odborníků z naší společnosti.

Vzduch v topném systému je běžná situace. Pokud jsou jeho objemy nevýznamné, pak neexistuje žádné nebezpečí, ale zvýšení množství je vždy spojeno s problémy, které vypadají takto:

• Nerovnoměrné rozložení chladicí kapaliny mezi koncovými body topného okruhu, kterými jsou radiátory, konvektory nebo baterie;
• Zhoršení celkové účinnosti vytápění. Topná zařízení jsou naplněna chladivem pouze na zlomek maximálního objemu, v důsledku čehož se výrazně zhoršuje přenos tepla, mikroklimatické podmínky v zařízení se stávají nepohodlnými a neodpovídají zavedeným normám;
• Pohyb chladicí kapaliny po okruhu je ztížen, je nucena překonávat značný tlak vzduchu, který je vždy spojen s nepříjemným hučením a hlukem. Současně dochází k vibracím, které někdy vedou k narušení celistvosti spojů a uvolnění upevňovacích prvků;
• Vzduch je aktivátorem chemických procesů, které doslova ničí topný systém. Zvyšuje se kyselost vody, proto vyvolává intenzivní korozi a snižuje se životnost potrubí a radiátorů. Navíc takové prostředí podporuje tvorbu vápenných usazenin, snižuje se průchodnost potrubí a vzniká potřeba čištění nebo výměny.

Proč se vzduch hromadí?

Odborníci uvádějí několik hlavních důvodů pro tvorbu vzduchových zácp:

• Vysoká teplota chladicí kapaliny, blízko bodu varu. Vaření vyvolává uvolnění vzduchu původně obsaženého ve vodě;
• Neodborná montáž. Nesprávná volba úhlu sklonu potrubí, špatný směr pohybu chladicí kapaliny, nedostatečný průřez potrubí – chyb je mnoho. Abyste se jim vyhnuli, doporučujeme svěřit návrh a instalaci okruhu našim specialistům;
• Nesprávná preventivní údržba, obnova;
• Nesprávné plnění topného systému chladicí kapalinou. Voda je přiváděna do okruhu určitou rychlostí, v důsledku čehož je dosaženo úplného vytlačení vzduchu, který v něm byl předtím obsažen. Pokud je rychlost zvolena nesprávně, zůstává v systému;
• Zničení kloubů pod vlivem vnějších zatížení a času. I malé poškození na spoji, které nevede k úniku, stačí k pronikání vzduchu dovnitř;
• Pokles tlaku v potrubí.

Způsoby, jak se s problémem vypořádat

Vzduch je z topného systému odváděn podle jeho typu:

• V okruzích přirozené cirkulace je v nejvyšším bodě instalována expanzní nádrž. Aby se vzduch dostal do nádrže, je nutné správně přistupovat k návrhu a instalaci, správně určit průměr potrubí a úhel sklonu. Naši specialisté vám pomohou vypočítat požadované hodnoty podle individuálních vlastností objektu;
• Pokud je tlak v okruhu vytvářen uměle, pomocí čerpadla, pak je v jeho horním bodě umístěn speciální sběrač vzduchu. Kromě toho je na každém radiátoru, baterii nebo jiném zařízení namontován kohout, který vám umožní rychle odstranit vzduchové kapsy.

Moduly, které vám umožní vyrovnat se se vzduchovým zámkem, musí být promyšleny ve fázi návrhu. Nejúčinnější zařízení vypadají takto:

• Separátory;
• Jeřáby navržené Mayevským;
• Automatické odvody vzduchu.

Hlavním prvkem separátoru je kovová síťka. Síťovina drtí proud chladicí kapaliny a způsobuje, že se z ní „vytahují“ vzduchové bubliny. Tyto bubliny stoupají do speciálního zásobníku vybaveného ventilem. Po dosažení maximálního tlaku se vzduch uvolní.

Mayevského ventil je oblíbený modul, který vám umožňuje nejen vypustit přebytečný vzduch, ale také naléhavě vypustit chladicí kapalinu, pokud tlak v systému překročí bezpečnou hodnotu. Jeřáb vyžaduje ruční ovládání. Odborníci radí instalovat prvky na každý radiátor (baterii), to platí zejména pro topné systémy ve výškových budovách, kde vzduchové zámky často způsobují, že obyvatelé vyšších pater trpí zimou. Zátky jednoduše zabraňují vzlínání vody do stoupačky.

Odvzdušnění topného systému lze provést nezávisle, ale v případě potřeby jej lze svěřit našim specialistům. Před odvzdušněním systému musíte najít zástrčku. Nejjednodušší způsob je ťukání. Baterie, kde se koncentrují vzduchové hmoty, bude hlasitě „odpovídat“, protože není naplněna vodou. Před otevřením Mayevského ventilu na takové baterii a jejím čerpáním musíte umístit nádobu na sběr chladicí kapaliny. Pro bezpečné čerpání okruhu je třeba opatrně otevřít kohoutek, jinak může voda vystříknout a kvůli vysoké teplotě hrozí popálení. Operace je dokončena, když z baterie začne vytékat chladicí kapalina.

V topném nebo chladicím systému se teplo přenáší z topného nebo chladicího zařízení prostřednictvím systémové kapaliny (většinou vody). Nashromážděný vzduch v systému poškozuje výkon a účinnost vašeho systému, protože narušuje volný průtok vody v systému.

Mnozí z vás již vědí, že když (do)plníte a natlakujete svůj topný systém vodou z vodovodu, musíte zajistit, aby byl ze systému odstraněn vzduch. Možná budete muset tento proces několikrát zopakovat, abyste se ujistili, že je systém naplněný a natlakovaný. Systémový tlak však může kolísat v závislosti na teplotě vody v systému, takže vzduch se do systému vrací přes přípojky, ventily atd. V závislosti na tlaku a teplotě systému může být vzduch již ve vodě přítomen.

Vzduch v systému je často příčinou nákladných a na údržbu náročných poruch.

Problémy ve vašem systému způsobené vzduchem

Vzduch způsobuje hlasité zvuky v radiátorech, výměnících tepla, potrubí a čerpadlech. To extrémně ztěžuje nastavení systémů a podporuje korozi, a tím i tvorbu kalu a magnetitu. Vzduch v systému vede k výraznému snížení účinnosti vytápění a chlazení, stejně jako k předčasnému opotřebení hlavních součástí systému nebo v mnohem horším případě k zanášení.

To zase může vést k úplnému selhání systému a všem potížím, které s tím přicházejí, jako jsou nespokojení zákazníci a obyvatelé. Pokud je systém navržen a provozován bez odvzdušňovače, je mnohem snazší předpovědět, jak bude systém fungovat ve střednědobém až dlouhodobém horizontu.

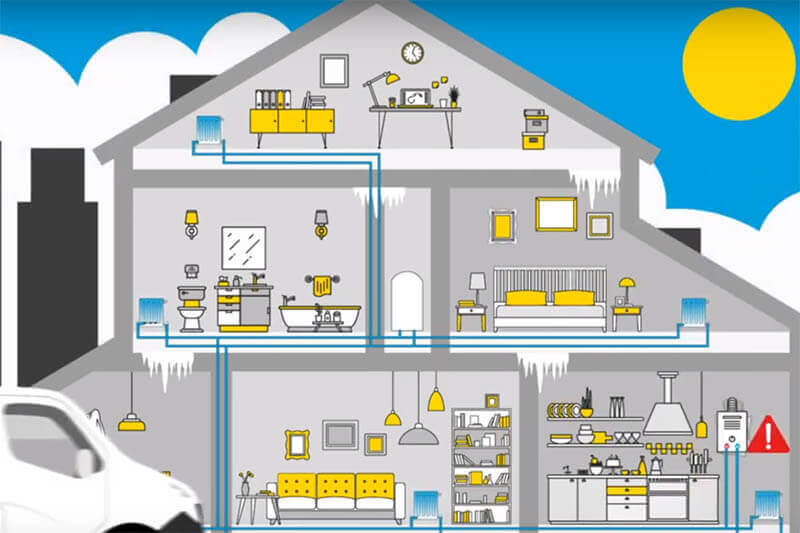

Toto video nelze přehrát, protože jste odmítli ukládání (marketingových) souborů cookie. Pokud si toto video stále přejete sledovat, klikněte na tlačítko níže a aktualizujte svá nastavení tak, aby souhlasilo s marketingovými soubory cookie.

To je zcela logické. poskytnout všechny možnosti

Pokud není možné předvídat, kde se v systému bude uvolňovat vzduch, jak můžete vědět, kam nainstalovat odvzdušňovač? To je nejdůležitější důvod, proč zvolit vakuový odplyňovač před odvzdušňovačem mikrobublin. Použití odvzdušňovače ve výše uvedené situaci pravděpodobně později způsobí problémy se vzduchem.

Mezi situace, kdy nelze předpokládat akumulaci plynu, patří

• Velké statické výšky nad nejteplejším bodem v systému
• Podlahové vytápění s hadicemi, které nevedou zcela vodorovně
• Nízkoteplotní vytápění s nízkou výstupní teplotou
• Tepelná čerpadla s nízkou teplotou přenosu tepla ve výměníku tepla

Tři typy vzduchu ve vodě cirkulující v systému

Jak již bylo zmíněno, voda systému bude vždy obsahovat vzduch, který je přítomen ve 3 „viditelných znameních“:

Volný vzduch

Jedná se o vzduch, který je zachycen v systému, také známý jako vzduchové inkluze. Tyto vzduchové kapsy zabraňují efektivnímu přenosu tepla nebo chladu ve vašem systému.

(mikro)bubliny

Jsou to malé bublinky naplněné vzduchem, které jsou ve vodě sotva viditelné.

Rozpuštěné plyny

Voda obsahuje rozpuštěné plyny, jako je dusík, kyslík a oxid uhličitý.

Co je vakuové odplyňování?

Vakuový odplyňovač vystavuje vodu v systému velmi nízkému tlaku, hluboko pod atmosférickým tlakem, který uvolňuje rozpuštěné plyny.

Voda ze své podstaty snadno absorbuje plyny, dokud není zcela nasycena. Úroveň nasycení závisí na tlaku a teplotě. Při nízkých tlacích se absorbuje méně plynu. Vakuové odplyňování pomáhá upravovat vodu ze systému v malých, specifikovaných objemech.

Voda je vystavena podtlaku, čímž se uvolní všechny rozpuštěné plyny. Je to trochu jako otevřít láhev sody. Jakmile začnete odšroubovávat uzávěr, uslyšíte a uvidíte, jak se objevuje plyn.

Malé objemy odplyněné vody se vrací do systému. Voda v systému je nyní chudá na plyn a rychle rozpouští veškeré plynové inkluze, se kterými se v systému setká. Nasycená voda se přivádí zpět do odplyňovače a znovu se podrobí vakuu, aby se odstranily zkapalněné plyny. Tímto způsobem lze celý systém zbavit vzduchu/plynu.
