Jeep Renegade (2018). DVR s černou skříňkou pro vozidla, FULL HD 1080p

Vehicle Blackbox DVR je automobilový videorekordér s vysokým rozlišením. Miniaturní velikost a atraktivní design zařízení působí příjemným dojmem. Tato příručka obsahuje kompletní pokyny k používání FULL HD CAR DVR 1080p videorekordéru, včetně informací o funkčnosti, nastavení, doporučení k instalaci a technických specifikacích videorekordéru.
Před použitím záznamového zařízení Vehicle Blackbox DVR si prosím pečlivě přečtěte tento návod k obsluze.
Upřímně doufáme, že náš produkt splní všechny vaše požadavky a bude vám sloužit po dlouhou dobu.

Vehicle Blackbox DVR je high-tech miniaturní automobilový videorekordér navržený podle požadavků trhu. Podporuje nejoblíbenější funkce, jako například: digitální video s vysokým rozlišením, digitální fotografie, přenos dat a nabíjení přes USB.
Malá velikost v kombinaci s multifunkčností zařízení vám umožní natáčet HD video nebo fotografie v jakékoli situaci.
2.3palcový LTPS TFT LCD displej
1/3palcový snímač s vysokým rozlišením
Ohnisková vzdálenost od 10 cm do nekonečna
4x digitální zoom
Formát videa: AVI/MJPEG
Vestavěný mikrofon a reproduktor
IR přísvit
Vestavěná lithium-iontová baterie
Podpora SDHC karet
Funkce smyčkového nahrávání videa (kruhové)
Nastavení času a data na videu
Nabíjení během nahrávání videa
Automatické nahrávání videa při zapnutí
Displej s režimem spánku
Menu ve 12 jazycích

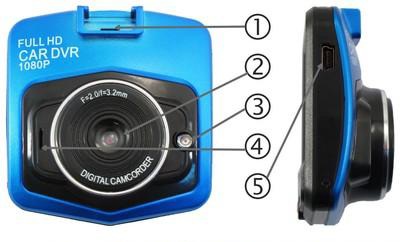

STRUČNÝ POPIS ZAŘÍZENÍ

1. Konektor pro upevnění držáku přísavky
2. Objektiv fotoaparátu
3. IR LED – podsvícení
4. Reproduktor
5. Mini USB konektor

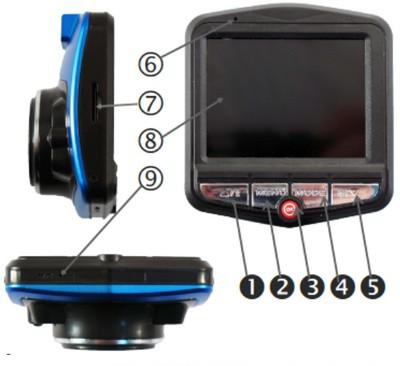

6. Indikátor stavu
7. Slot pro paměťovou kartu micro SD
8. Displej
9. Mikrofon
Tlačítka:
1 Tlačítko nahoru
2 Tlačítko nabídky
3 Tlačítko „OK“
4 Tlačítko pro výběr režimu
5 Tlačítko dolů

Připevněte videorekordér k držáku pomocí přísavky. Spojení se provede zasunutím držáku do slotu konektoru (1).

Navlhčete přísavku a nainstalujte DVR ve vozidle Blackbox na vybrané místo, ohněte páčku na přísavce a připojte vodič.

Baterii můžete nabíjet přímo pomocí autonabíječky s rozhraním USB, DVR můžete nabíjet jak vypnutý, tak zapnutý.

Úroveň baterie:

Nabíjení přes USB: Připojte datový kabel USB k počítači a druhý konec k portu USB DVR, můžete jej nabíjet, když je zapnutý.

INSTALACE PAMĚŤOVÉ KARTY

Dodržujte směr a polohu karty (označenou šipkami na paměťové kartě a v pouzdře) a vložte paměťovou kartu do slotu pro SD kartu. Chcete-li kartu vyjmout, jemně na ni zatlačte a vytáhněte ji.
Varování: Pro povolení nahrávání zkontrolujte, zda je zapnutá ochrana SD karty.
Vkládejte SD kartu opatrně. Pokud je paměťová karta vložena nesprávným směrem, může dojít k jejímu poškození nebo zlomení. Data uložená na SD kartě budou při nahrávání smazána.

ZAPNUTO A VYPNUTO

Stiskněte a podržte tlačítko OK po dobu 3 sekund pro zapnutí/vypnutí.

Stiskněte tlačítko „Výběr režimu“ pro přepínání mezi režimy:
• Režim videa – nahrávání video souborů.
Pro spuštění/zastavení nahrávání videa stiskněte tlačítko „OK“.
Chcete-li zapnout/vypnout IR (infračervené) osvětlení, stiskněte tlačítko dolů.
• Režim fotografování – pořizování fotografií.
Chcete-li pořídit fotografii, stiskněte tlačítko „OK“.
Chcete-li zapnout/vypnout IR (infračervené) osvětlení, stiskněte tlačítko dolů.
• Režim hlasového záznamníku – nahrávání zvukových souborů.
Pro spuštění/zastavení nahrávání zvuku stiskněte tlačítko „OK“.
• Režim zobrazení – zobrazení všech nahraných souborů.
Chcete-li spustit/zastavit přehrávání souboru, stiskněte tlačítko „OK“.
Pro výběr požadovaného souboru použijte tlačítka nahoru/dolů.

Dvojitým stisknutím tlačítka nabídky vstoupíte do sekce Nastavení (Nastavení systému).
Pro výběr položky nastavení použijte tlačítka nahoru/dolů; pro změnu položky stiskněte tlačítko OK.
Formátovat: Naformátujte paměťovou kartu SD. (Pozor: Tato operace smaže všechny soubory na paměťové kartě.)
Jazyk: Vyberte jazyk (jeden z 12).
Automatické vypnutí: 1 min / 3 min / 5 min / Vypnuto
Reset: Návrat k továrnímu nastavení.
Zvukový signál: Zapnuto / Vypnuto.
Frekvence: Napájecí frekvence: 50 Hz / 60 Hz
Zadejte datum: Nastavte hodnotu data a času.
USB: Vyberte režim komunikace s počítačem: WEBOVÁ kamera (použití videorekordéru jako webové kamery), Vyměnitelný disk (přístup k paměti SD karty).
Chcete-li opustit nabídku a přejít do sekce Nastavení, stiskněte jednou tlačítko nabídky.

NASTAVENÍ NAHRÁVÁNÍ VIDEA

V režimu videa by se v levém horním rohu měla zobrazit ikona videokamery.
V režimu videa stiskněte tlačítko „menu“ pro vstup do sekce „Nastavení“ (Nastavení videa).
Pro výběr položky nastavení použijte tlačítka nahoru/dolů; pro změnu položky stiskněte tlačítko OK.
• Hlasitost: Rozlišení záznamu: 1080P (1280×720) / 720P (1280×720) / VGA (640×480)
• Datumové razítko: Zobrazuje datum a časové razítko pořízení snímku: Zapnuto / Vypnuto.
• Detekce pohybu: Automatické nahrávání: Zapnuto/Vypnuto
• Smyčkové nahrávání: Délka nahrávání videa: 1 min / 3 min / 5 min / 10 min / Vypnuto
• Mikrofon: Nahrávání zvuku: Zapnuto / Vypnuto.

V režimu fotografování stiskněte tlačítko „menu“ pro vstup do sekce „Nastavení“ (Nastavení fotografií).
Pro výběr položky nastavení použijte tlačítka nahoru/dolů; pro změnu položky stiskněte tlačítko OK.
• Hlasitost: Velikost obrazu (pixely): 3MP / 2MP / 1,3MP / VGA

V režimu přehrávání stiskněte tlačítko „menu“ pro vstup do sekce „Nastavení“ (Nastavení zobrazení).
Pro výběr položky nastavení použijte tlačítka nahoru/dolů; pro změnu položky stiskněte tlačítko OK.
• Smazat: Smazání souborů: Smazat jeden (Smazat vybraný soubor) / Smazat vše (Smazat všechny soubory)
• Zamknout/Odemknout: Nastavení zámku souboru (ochrana před smazáním): Zamknout jeden (Zamknout vybraný soubor) / Zamknout vše (Zamknout všechny soubory) / Odemknout jeden (Odemknout vybraný soubor) / Odemknout vše (Odemknout všechny soubory)
• Miniatury: Zapnuto/Vypnuto
• Úroveň hlasitosti: 0 / 1 / 2 / 3 / 4 / 5 / 6

PRÁCE SE SOUBORY

Nahrané soubory můžete zkopírovat do počítače a uložit je. Můžete kopírovat přímo z SD karty, kterou jste předtím vyjmuli z rekordéru, když byl vypnutý. Nebo jednoduše připojte DVR pomocí kabelu USB s vloženou paměťovou kartou. Zařízení bude v počítači detekováno jako vyměnitelný disk nebo flash karta.
Pozor! Abyste předešli poškození SD karty, je třeba před odpojením rekordéru od počítače kliknout na tlačítko „vysunout zařízení“ na hlavním panelu.

TECHNICKÉ CHARAKTERISTIKY VIDEOREKORDÉRU

DVR vozidla Blackbox

Fotoaparát: . . . . . . . . . Vestavěný CMOS snímač s vysokou hustotou, 1/3″
Obrazovka: . . . . . . . . . . . . . . . . . . . . . . . . . . 2,3″ LTPSTFT LCD
Zvuk: . . . . . . . . . . . . . . . . . Vestavěný reproduktor a mikrofon
Podsvícení: . . . . . . . . . . . . . . . . . . . . 1 IR LED
Rozlišení videa: . . . . . . . HD 720 (1280×720) / VGA (640×480)
Kompresní kodek: . . . . . . . . . . . . . . . . . . . . . . . . . . . . H.264
Formát záznamu: . . . . . . . . . . . . . . . . . . . . . . MOV (H.264)
Rozlišení fotografie: . . . . . . . . . . . . . . . 3M/2M/1,3M/VGA
Paměťová karta: micro SD (SDHC), max. 32 GB, rychlost ne nižší než třída 6
Baterie: . . . . . . . . . . . . . . . . Vestavěná, 200 mA 3,7 V
Napájení: . . . . . . . . . . . . . . . . . . . . . . . . . . Mini-USB 5V 1A
Jazyky rozhraní: . . . . . . . Angličtina, francouzština, španělština,
portugalština, němčina, italština,
Čínština (tradiční), čínština
(zjednodušené), ruština, japonština, korejština.
Rozměry: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72x67x30 mm
Hmotnost: . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 g

DVR s černou skříňkou vozidla
Nabíječka do auta
USB — miniUSB kabel
Držák na čelní sklo
Pokyny v ruštině

Záruční doba na zařízení je 12 měsíců od data prodeje. Během záruční doby se provádějí bezplatné opravy, pokud spotřebitel dodržuje provozní předpisy. Bez předložení záručního listu se v případě mechanického poškození a poruch vzniklých v důsledku nesprávného provozu záruční opravy neprovádějí.
V případě poruchy, za předpokladu splnění všech provozních požadavků, je zařízení v místě prodeje vyměněno.
