Je možné automaticky prolomit nulu? Mnoho lidí si tuto otázku začne klást, když začnou vybírat vstupní jistič. Měl by být nulový vodič připojen k jističi nebo přímo k nulové sběrnici? Odpověď na tuto otázku budeme hledat v PUE. V této tlusté knize nemusíte vůbec listovat, protože odpověď najdete v tomto článku. Zde jsou také odkazy na příslušné odstavce regulačních dokumentů.
Aby bylo možné odpojit nulový vodič spolu s fázovým vodičem, používají se 2-pólové (v jednofázové síti) a 4-pólové (v třífázové síti) jističe.
Abyste se mohli rozhodnout, zda je možné ve vaší situaci automaticky zlomit nulu, musíte se podívat na to, jaký druh uzemňovacího systému se v domě používá.
Nejprve se seznámíme s odstavcem 1.7.145. PUE:
V obvodech vodičů PE a PEN není dovoleno připojovat spínací přístroje, s výjimkou případů napájení elektrických přijímačů pomocí konektorů.
Je také povoleno současné odpojení všech vodičů na vstupu do elektrických instalací jednotlivých obytných, venkovských a zahradních domků a podobných objektů napájených jednofázovými odbočkami z venkovního vedení. V tomto případě musí být rozdělení vodiče PEN na vodiče PE a N provedeno před vstupním ochranným spínačem.
Vodič PEN kombinuje nulový pracovní N a nulový ochranný PE vodič až od zdroje energie. Jedná se o uzemňovací systém TN-C.
Jak to poznat doma? Podívejte se do rozvodného panelu a pokud je vstup 2-vodičový, tak máte TN-C. Neexistuje žádný třetí samostatný zemnící vodič. Byl používán již dříve a nachází se v sovětských domech.
V této situaci je PUE zakázáno automaticky nulovat.
I když s takovým uzemňovacím systémem můžete stále procházet strojem nulu, pokud je váš majetek (soukromý dům, chata atd.) napájen jednofázovou odbočkou z elektrického vedení za předpokladu, že vodič PEN je oddělen od stroj. Zde již máme 3vodičovou síť.
Pokud má váš dům uzemňovací systém TN-S. To je, když jsou vodiče N a PE odděleny do nezávislých vodičů až od zdroje energie.
Jak to poznat doma? Podívejte se do panelu a pokud je vstup 3vodičový (v jednofázové síti) nebo 5vodičový (v třífázové síti), pak máte TN-S.
V této situaci platí ustanovení 1.7.145. PUE zakazuje automatické trhání pouze ochranného vodiče PE. Proto může být nulový vodič připojen k jističi.
Pokud se ochrana neprovádí automatickými spínači, ale pojistkami, podívejte se na odstavec 3.1.17 v PUE.
Při ochraně sítí pojistkami musí být pojistky instalovány na všechny normálně neuzemněné póly nebo fáze. Instalace pojistek do neutrálních pracovních vodičů je zakázána.
Jen mějte na paměti, že je zakázáno připojovat „L“ a „N“ k různým jističům. Je potřeba je připojit pouze k jednomu zařízení, které zajistí odpojení obou vodičů současně. To je uvedeno v odstavci 3.1.18. PUE.
Spouště je povoleno instalovat do nulových vodičů za předpokladu, že při jejich spuštění jsou všechny vodiče pod napětím současně odpojeny od sítě.
Jak vidíte, „povoleno“ neznamená „nezbytné“. Rozhodněte se proto sami, zda potřebujete v uzemňovacím systému TN-S automaticky prolomit nulu.
Rád bych také vzal na vědomí doporučení PUE uvedená v odstavci 7.1.21.
Při napájení jednofázových spotřebičů z vícefázové napájecí sítě s odbočkami z venkovního vedení, kdy je vodič PEN venkovního vedení společný pro skupiny jednofázových spotřebičů napájených z různých fází, se doporučuje zajistit ochranné odstavení spotřebičů při napětí překračuje povolenou mez, vznikající v důsledku nesymetrie zátěže při přerušení vodiče PEN. Odpojení je nutné provést na vstupu do objektu např. ovlivněním samostatného spouštění vstupního jističe pomocí relé maximálního napětí a odpojit fázový (L) i nulový pracovní vodič (N).
Například ulice několika soukromých domů je napájena z jednoho nadzemního vedení s kombinovaným nulovým pracovním a nulovým ochranným vodičem PEN. Několik domů je připojeno k jedné fázi, několik domů k další fázi atd. Pokud dojde k přerušení vodiče PEN, který je společný pro všechny, může dojít k překročení napětí, protože zatížení fází není rovnoměrné. V takové situaci PUE doporučuje chránit před napěťovými rázy pomocí napěťového relé, zatímco L a N by měly být současně vypnuty.
Jednou šel mistr a praktikant opravovat poškození vysokonapěťového kabelu. Přišli a podívali se: kabel byl rozoraný, dráty zkroucené.
Mistr:
“Dám páčidlo mezi žíly a ty je udeříš perlíkem, aby se narovnaly.” – Rozumíš všemu? – Úder!
Praktikant máchl rukou a udeřil mistra přilby perlíkem. Pán přirozeně nechal kopyta.
– Strýčku, odpusť mi, neudělal jsem to schválně, nechtěl jsem, minul jsem, už to neudělám.
Mistr (s 5kopecky omámenýma očima):
– Který parchant zapnul proud?!
Nejoblíbenější
- Schéma třífázové rozvodné desky – 5 možností
- Jak správně nainstalovat proudový chránič – před nebo za stroj
- Schéma zapojení pro difavtomat
- Schéma zapojení spínače
- Jak připojit vodiče různých sekcí?
Často se můžete setkat s odkazy na přepínače „s nulou“ (nulová čára) nebo „bez nuly“. Co to znamená, jak se liší a které jsou pro váš chytrý dům vhodnější, je popsáno v tomto článku.
Высокое напряжение
Elektrické nebezpečí
Tyto kroky neopakujte, pokud nemáte potřebné znalosti a přirozenou opatrnost.
Nouzové telefonní číslo – 112.
Co jsou „nula“ a „fáze“?
Barevné a písmenné označení jednofázového napájecího kabelu
- „Fáze“ je vodič s vyšším napětím, který je životu nebezpečný.
- „Nula“ je buď zcela nebo částečně uzemněný vodič (což ve skutečnosti neznamená, že je zcela bezpečný)!
Kontrolu „nuly“ a „fáze“ můžete provést pomocí osvětlených šroubováků nebo dokonce domácí sondy vyrobené z LED nebo lampy ze zářivkového „startéru“ (pokud čtete tuto část, rozhodně byste to neměli dělat sami). „Fáze“ se rozsvítí, „nula“ ne.
Samozřejmě existují výjimky. Například, když je odpojen „fázový“ vodič, může se také rozsvítit „nula“, která přijímá potenciál od zapnutých zařízení nebo jiný únik (pravděpodobně spojený s poruchou kabeláže).
Třetí vodič, pokud existuje, je s největší pravděpodobností uzemnění a je ze všech nejbezpečnější. Současně mezi „nulou“ a uzemněním, dokonce i při dobrém zapojení, může být elektrický potenciál, který je při dotyku docela bolestivý (a také nebezpečný).
Kabely by měly být vždy zapojeny podle barevného kódu (viz obrázek).
Co je důležité vědět a zapamatovat si
Proud vždy teče podél linie nejmenšího odporu. Proto Je přísně zakázáno chytat nebo dotýkat se vodičů levou a pravou rukou (pak bude práce srdce paralyzována, což povede k téměř okamžité smrti).
Stejně tak je zakázáno pracovat holýma rukama, v nezateplené nebo mokré obuvi a podobně. A nikdy byste neměli držet drát v ruce! Jakmile proud proteče svaly ruky, prudce se stáhne, ruka se sevře v pěst a tento drát prostě neuvolníte, což s největší pravděpodobností povede ke zranění nebo dokonce smrti.
Odkryté vodiče vždy izolujte, i když pracujete bez napájení. Na vypínače a stroje vždy zavěste výstražný nápis nebo nápis: nikdy nevíte, kdo se k rozvaděči přiblíží (zvláště když je umístěn ve vchodu).
A samozřejmě používejte nářadí s kvalitní, provozuschopnou izolací na rukojeti.
Jak správně a bezpečně zapojit lampy
Pravidelně v tyto stejné internety Vznikají otázky, kam by se měla fáze vejít při připojování lamp.
Existuje pouze jedna odpověď: fáze se vždy hodí a pouze ke spínači!
- Žárovky se mění mnohem častěji a odpojený vypínač spolehlivě izoluje životu nebezpečný potenciál od lustrů a dalších svítidel.
- Výměna je často prováděna lidmi, kteří absolutně nerozumí elektrice.
- Při výměně může být nutné natáhnout kontakty kazety nebo utáhnout pružinu.
- Mnohem bezpečnější bude i výměna samotného lustru za nový.
Ve všech těchto případech, pokud si pamatujete na vypnutí vypínače, budou plánované i neočekávané manipulace s lampami relativně bezpečné.
S nulou i bez nuly
Označení spínače bez nuly: L, L1
Označení spínače „s nulou“ – N, L, L1
Schémata zapojení spínačů: s nulovým vodičem a bez něj
A nyní se dostáváme k tomu nejdůležitějšímu: jaký je rozdíl mezi těmito dvěma typy přepínačů?
- Přepínač “bez nuly” – to je nejběžnější vypínač z těch, které jsou instalovány v každé domácnosti již více než sto let. K němu jdou pouze 2 vodiče, z nichž první je vždy „fázový“ vstup (nezapomeňte!) a druhý jde do lampy.
- Přepnout “s nulou” – To je relativní inovace. Z hlediska logiky připojení jde spíše o zásuvku, do které vložíte lampu. Krabice s takovým spínačem obsahuje nejméně 3 vodiče: „nula“ (pro napájení samotného spínače), „fáze“ a třetí – „fázový“ výstup do lampy. Pokud je spínač dvojitý nebo trojitý, pak jsou ještě 1 nebo 2 vodiče.
Chytré spínače jsou obvykle napájeny pomocí „nulového“ obvodu (aby jejich elektronické součástky fungovaly); podle schématu „bez nuly“ – běžné „hloupé“ spínače nebo spínače napájené bateriemi. Ale stále častěji se chytré přepínače napájené ze sítě nacházejí také podle schématu „nula-free“. Jak fungují? Koneckonců, proud může projít pouze tehdy, pokud existuje potenciální rozdíl a v přítomnosti uzavřeného okruhu? Vrcholem obvodu je, že speciální malá část (“shunt”) je zapojena paralelně s lampou, která zajišťuje průchod malého, ale dostatečného proudu pro činnost takového spínače.
Existují i spínače bez bočníku např. od Aqary. Pokud máte přepínač s nulou nebo jakékoli chytré zařízení s nulou, ale žádná nula tam není.

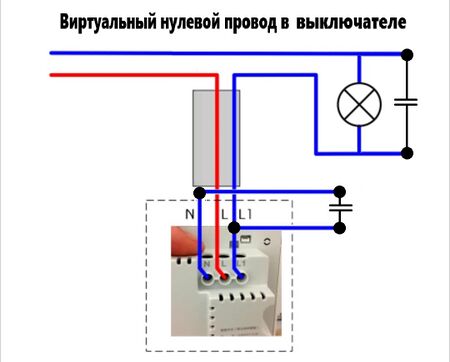

Je možné vytvořit virtuální nulu. Určete fázi ve spínači pomocí indikačního šroubováku. Vypněte všechna světla vypínačem. Fáze bude pouze na jednom vodiči a bude to „L“. Odchozí vodiče budou “L1”, “L2” a “L3”. Připojte nulový vodič a fázi (tj. kteroukoli z L1, L2, L3) jakékoli lampy ve skupině s kondenzátorem 0,2 μF alespoň 400 voltů. Tam, kde tato fáze L1, L2 nebo L3 vychází, připojte ji stejným způsobem (přes druhý kondenzátor) s nulou „N“ chytrého zařízení (spínače)
Schéma připojení virtuální nuly
Nežádoucí účinky
Bohužel, spínače „bez nuly“ je mají a jsou zpravidla patrné, když je osvětlení vypnuto. Tyto efekty a způsoby, jak s nimi bojovat, jsou podrobně popsány v samostatném článku Blikání: podsvícené vypínače a chytré zásuvky. Proto je jednoduše stručně uvedeme: – tlumené periodické záblesky (nebo blikání) lamp; — tiché zvonění/skřípání/svědění spínacího obvodu. V obou případech se to s největší pravděpodobností vyřeší výběrem správného bočníku.
Problémy mohou také nastat, pokud „nula“ není převzata ze stejné větve jako „fáze“ (zejména pokud váš dům používá RCD – speciální ochranná zařízení).
Kromě toho jsou „nulové“ podle zpráv chatu o něco náchylnější k problémům (například samovolné rozsvícení a zhasnutí světel). Řešení jsou také zcela nečekaná: například u řady dotykových spínačů je nutné odpájet křemen radiofrekvenční části obvodu. Navíc takovou „revizi“ doporučují samotní prodejci Ali.
Co si vybrat?
Odpověď je jednoduchá: záleží na vašem vkusu, co vám nejvíce vyhovuje. Pokud se nemůžete rozhodnout, co si vybrat, zde je několik důvodů pro každou možnost.
- Pokud děláte nebo teprve plánujete opravu s výměnou elektroinstalace – okamžitě položte kabely s nulovým vodičem k vypínačům.
Za prvé, pokud chcete vedle ní umístit zásuvku (a to se často stává), nebudete muset řezat celou stěnu k elektrické krabici.
Zadruhé to usnadní použití jak „nulových“ přepínačů, tak různých WiFi relé pro spínání různých zátěží (a ne nutně osvětlení). Navíc spínače „s nulou“ ze zřejmých důvodů fungují stabilněji.
Důležitým plusem je, že takové přepínače jsou často navrženy pro výkonnější zátěž a jsou o něco chytřejší (umí například počítat spotřebovanou energii). - Pokud již byla oprava provedena (nebo se o ni jen nestaráte), a k vypínačům je připojena pouze „fáze“ a výstup(y) na svítilnu(y) – pak není na výběr, použijte vypínače „bez nuly“ ze sítě nebo na baterii.
- Pokud je napájení ve vaší oblasti nestabilní – nejlepší je použít bateriově napájenou „bezplatnou“ verzi.
Faktem je, že oba typy „chytrých“ přepínačů spotřebovávají (i když velmi málo) elektřinu a jsou vždy připojeny k síti (kromě bateriové verze). To znamená, že jsou náchylné k poruchám v síti (kolísání napájení – pulzní a statické, výpadky napájení) a mohou jimi sami trpět.
Jak toto riziko snížit, přečtěte si náš článek Jednoduchá elektrická ochrana v domácnosti.
