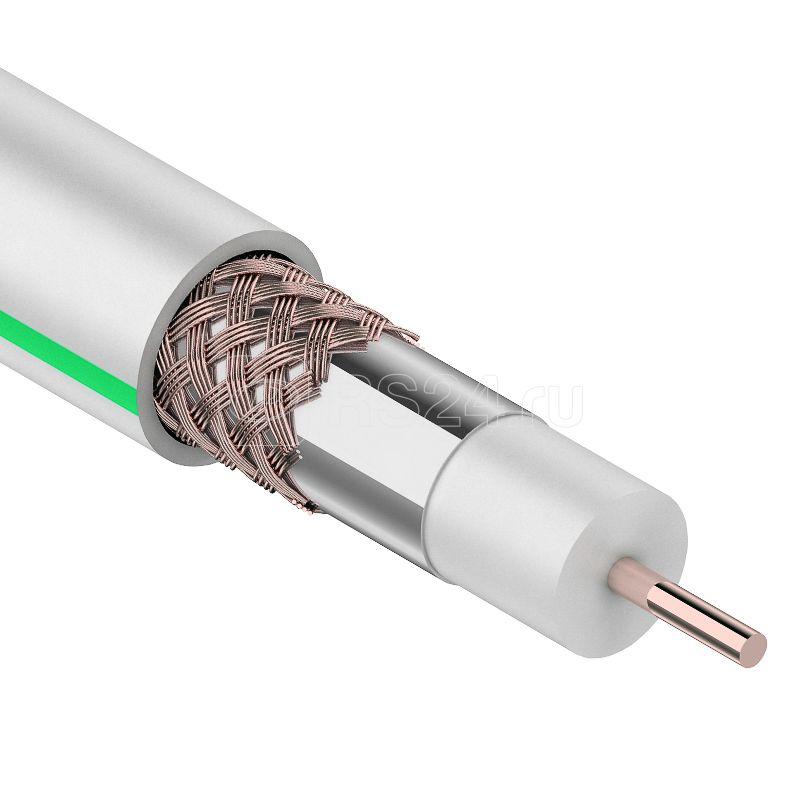

Kabelová satelitní televize 703b

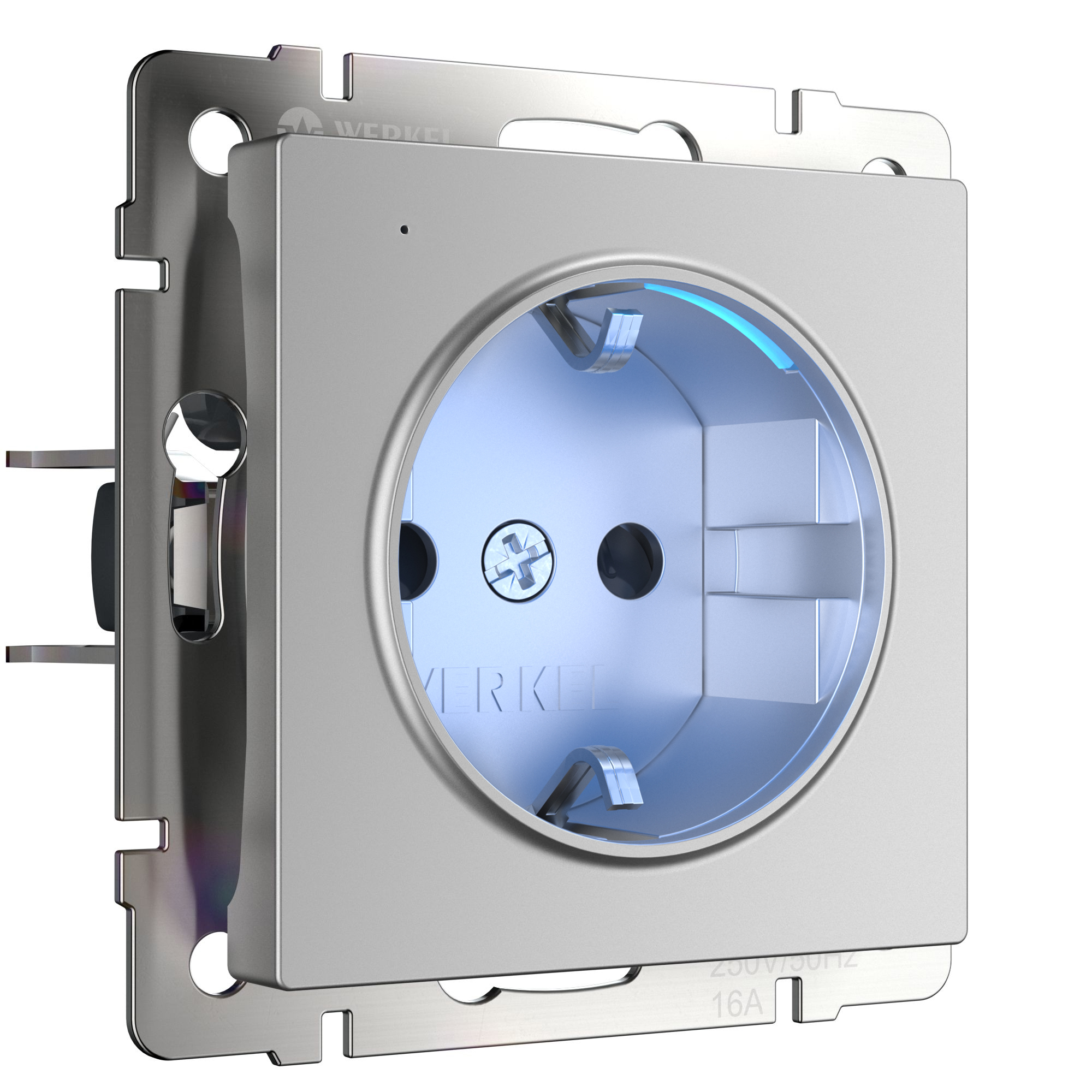

Recenze Sockets Werkel

Dárková krabička z kartonu

Restaurování starého stolu

HeatProf.ru ©2025
Kontakty ● Zásady ochrany osobních údajů a soubory cookie ● Odmítnutí odpovědnosti

Teplé podlahy jsou efektivním a pohodlným způsobem vytápění místností, schopným poskytnout maximální komfort s minimálními tepelnými ztrátami. Specifika tohoto typu topného systému vyžadují dodávku tepelného nosiče (teplé vody) a přítomnost regulačního zařízení. Schopnost měnit teplotu kapaliny ve smyčkách teplé podlahy je předpokladem pro normální provoz systému, jinak se teplota v domě stane srovnatelnou s režimem vytápění sauny. Existuje několik možností připojení teplé podlahy, které se používají v různých podmínkách a poskytují uživatelům určité možnosti. Pojďme se na ně podívat podrobněji.

Vlastnosti připojení podlahového vytápění vodou

Schéma zapojení podlahového vytápění vodou

Teplá podlaha s vodním vytápěním (TEP) je uzavřené potrubí, kterým cirkuluje teplonosná látka (obvykle běžná horká voda). Toto potrubí je položeno v určitém pořadí na povrchu podkladu tak, aby tepelná energie, kterou uvolňuje, byla rovnoměrně rozložena po celé ploše.

Zároveň teplota chladicí kapaliny nemůže být stejná jako v radiátorovém systému. To vytvoří v místnosti nesnesitelné podmínky a po podlaze nebude možné chodit naboso. VTP jsou klasifikovány jako nízkoteplotní topné systémy, kde je nutné omezit stupeň ohřevu chladicí kapaliny.

Maximální přípustná teplota kapaliny v smyčkách podlahového vytápění je 55 °C, ale v praxi se zřídka zvyšuje nad 40–45 °C.

Pro regulaci režimu podlahového vytápění se používají různé metody. V zásadě se používají směšovací jednotky, kde se ochlazený vratný tok míchá do přímého toku pomocí třícestného ventilu. Jedná se o jednu z nejoblíbenějších metod, která poskytuje efektivní výsledek a umožňuje automaticky regulovat vytápění.

Kromě toho existuje jednodušší způsob připojení s dodávkou předem připraveného nosiče tepla s danou teplotou do systému. Tato možnost se zpravidla používá v soukromých domech a kapalina se připravuje ve vlastním kotli. Tato možnost je obtížnější na nastavení, ale pro mnoho uživatelů se zdá spolehlivější a pohodlnější.

Část vybavení

Prvky systému podlahového vytápění vodou

Systém VTP se skládá z následujících prvků:

• potrubí rozdělené na stejné úseky (smyčky). Ty jsou připojeny paralelně ke zdroji
• chladicí kapalina pro snížení stupně ochlazování kapaliny během jednoho cirkulačního cyklu;
• směšovací jednotka. Jedná se o samostatné zařízení, které se instaluje mezi přímým a vratným potrubím před jeho přívodem do smyček VTP. Úkolem směšovací jednotky je regulovat teplotu kapaliny mícháním ochlazeného proudu s čerstvým, horkým;

• oběhové čerpadlo. Jedná se o zařízení, které dává kapalině impuls a umožňuje jí cirkulovat v systému danou rychlostí a pod určitým tlakem;
• rozdělovač. Jedná se o zařízení, ke kterému jsou připojeny smyčky podlahového vytápění. Připravené teplonosné médium je přiváděno na vstup a potrubí je připojeno k výstupům. Každou smyčku lze samostatně vypínat, což umožňuje nevytápět nepoužívané místnosti.

Systém navíc využívá měřicí zařízení (tlakoměry a teploměry), teplotní senzory a ventily. Všechny tyto prvky úzce spolupracují a slouží k řešení společného problému.

Způsoby připojení

Připojení podlahového vytápění vodou ke zdroji tepla je postup, který určuje jeho výkon a účinnost. Obvykle se používá několik nejspolehlivějších a nejpohodlnějších možností připojení, které by měly být podrobně diskutovány:

Přímé připojení k topnému kotli

Nízkoenergetické kotle se používají při nízkých nastaveních

Toto je jedna z nejjednodušších a nejúspornějších možností připojení. Topný kotel se stává součástí podlahového vytápění, zajišťuje přípravu teplonosné látky a její cirkulaci pomocí vlastního čerpadla. Výstup kotle je připojen k přímému potrubí podlahového vytápění a zpětné potrubí k jeho vstupu.

Zároveň existují určité obtíže. Hlavní je regulace provozního režimu kotle. Kotel musí produkovat kapalinu o dané teplotě, což není v konstrukci běžného topného kotle realizováno. Proto se v nízkých režimech používají kotle s nízkým výkonem, nebo se složení systému mírně komplikuje připojením akumulační nádrže.

Teplota v něm se nastavuje pomocí teplotního čidla a regulačního ventilu. Protože kapalina je odebírána neustále, stejně jako objem z kotle, je možné vytvořit specifikovaný provozní režim. S touto možností je možné provozní režim VTP téměř kompletně automatizovat, ale i v tomto případě je nutné neustále sledovat stav systému.

Připojení přes směšovací jednotku

Připojení přes směšovací jednotku

Pro spolehlivější a stabilnější provoz systému VTP se používá schéma zapojení ke kotli přes směšovací jednotku. Pokud její konstrukci trochu zjednodušíme, jedná se o uzavřený okruh spojující výstup a vstup topného kotle. Do mezery je instalována směšovací jednotka sestávající z trojcestného ventilu a obtokového potrubí. Po instalaci se vytvoří sestava, ve které je přímý horký proud veden na vstup trojcestného ventilu. Ochlazený vratný proud je přiveden na druhý vstup a výstup je připojen ke kolektoru VTP.

Do smyček je přiváděn smíšený proud teplonosné kapaliny, jejíž teplota je určena poměrem směšovacích indikátorů. Pokud převládá zpětný tok, do podlahového vytápění se dostane relativně chladná kapalina. Pokud je výhoda na straně teplého toku, teplota kapaliny ve smyčkách se zvýší.

Pokud je k třícestnému ventilu připojen teplotní senzor a automatický regulační ventil, je možné udržovat daný režim dodávky kapaliny i při nestabilních průtocích na vstupu. To je důležitá výhoda tohoto způsobu připojení. Provoz topného kotle může záviset na různých vnějších faktorech a uživatelé vysoce oceňují schopnost automaticky regulovat režim vytápění VTP.

Připojení k radiátoru topného systému

Možnost připojení z topného tělesa

Tato možnost připojení se používá, pokud nemáte vlastní topný kotel. Zpravidla se používá na vlastní nebezpečí, protože podlahové vytápění se stává doplňkovým topným zařízením. Způsob dodávky chladiva se mění, což může ovlivnit ostatní odběratele sítě.

Existují i další obtíže. Používání VTP v bytových domech je zakázáno (alespoň v obývacích pokojích). To však uživatele zřídka odradí, protože není snadné připojení odhalit. Navíc, pokud je VTP správně připojeno k síti radiátorů, nevzniknou ostatním odběratelům žádné problémy.

Princip připojení je téměř identický s možností připojení dalšího radiátoru. Pokud je připojení provedeno na radiátoru, který slouží jako obtok pro síť, můžete připojit pouze jeden okruh. Do okruhu podlahového vytápění je přiváděno určité množství chladiva přes regulační ventil.

Tato možnost je poměrně sporná, protože teplota vstupující chladicí kapaliny je příliš vysoká, stejně jako tlak v potrubí. Vznikají zóny přehřátí a samotná teplá podlaha je pod nadměrným tlakem. V takových případech je nutné sestavit smyčku pájením měděného obvodu s armaturami, což je obtížné, drahé a nezaručuje dlouhodobý provoz.

Napájení podlahového vytápění vodou z výměníku tepla

Tato možnost umožňuje fyzicky oddělit toky chladicí kapaliny.

Připojení k radiátorovému systému se často, i přes veškerou účinnost a spolehlivost, ukáže jako nemožné. Důvodem je příliš vysoký tlak ve zdrojovém systému, který je pro teplovodní podlahové vytápění nepřijatelný. V takových situacích se používá hydraulický odlučovač nebo výměník tepla. Tato možnost umožňuje fyzicky oddělit toky chladicí kapaliny pod provozním tlakem a teplé vody v systému podlahového vytápění.

To vede k významným úsporám zdrojů, protože ztráty tepelné energie ve výměníku tepla jsou mnohem nižší než při přímém připojení k radiátorovému systému. Kromě toho mizí riziko konfliktu mezi provozem dvou čerpadel umístěných v jednom proudu – jedno může potlačit provoz druhého a vyřadit ho z provozu. V tomto schématu pracují oběhová čerpadla radiátorového systému a podlahového vytápění v oddělených uzavřených systémech a vzájemně se neovlivňují.

Z konstrukčního hlediska je toto schéma poměrně jednoduché. Uvnitř je nádoba s kapalinou a jsou v ní umístěny dvě nezávislé spirály, jedna je připojena k mezeře radiátorového systému a druhá k přímému a zpětnému potrubí podlahového vytápění.

První (radiátorová) cívka cirkuluje teplonosnou látku o standardní teplotě 80-85°. Kapalina uvnitř nádrže se jí ohřívá a předává tepelnou energii druhé cívce, připojené k podlahovému vytápění. V tomto případě je nevyhnutelná tepelná ztráta dokonce užitečná – mírně ochlazená teplonosná látka vstupuje do systému VTP, což umožňuje efektivnější a jemnější regulaci provozního režimu.

Jaký způsob zvolit?

Je důležité věnovat pozornost specifickým technickým podmínkám.

Výběr možnosti připojení je úkol, který se obvykle řeší porovnáním technických možností a účinnosti systému. Pokud máte vlastní topný kotel, nejlepší možností je schéma se směšovací jednotkou. Pokud kotel není, je nejvhodnější použít výměník tepla s ohřevem z ústřední topné sítě. Vyhřívanou podlahu můžete napájet přímo z kotle, pokud produkuje chladivo s nízkou teplotou.

V každém případě je hlavním kritériem pro výběr spolehlivost a stabilita VTP. Zůstat doma v zimě bez vytápění je v naší zemi extrémně nežádoucí situace, proto byste měli zvolit nejefektivnější variantu. Kromě toho se doporučuje mít další možnost vytápění domu pro případ problémů s hlavním topným okruhem.

otázky

Je možné použít různé možnosti připojení v rámci jednoho systému podlahového vytápění?

Z hlediska návrhu systému je taková možnost nemožná. V různých místnostech však mohou fungovat samostatné smyčky podlahového vytápění, připojené k různým zdrojům. Zde lze realizovat různé možnosti připojení, například v jedné místnosti se energie používá z radiátoru a ve druhé z kotle přes směšovací jednotku.

Jakou velikost výměníku tepla je třeba použít při použití hydraulického odpojovacího systému?

Velikost nádrže musí odpovídat velikosti cívek a zajistit vysoce kvalitní přenos tepelné energie. Nemělo by zde docházet k žádným tepelným ztrátám, protože teplotní rozdíl během přenosu je již poměrně velký. Velikost se volí také s ohledem na tlak a teplotu chladicí kapaliny v systému ústředního topení – čím vyšší jsou ukazatele, tím větší může být velikost nádrže.

Je při přímém připojení ke kotli nutné samostatné oběhové čerpadlo?

To závisí na celkové délce potrubí (ve všech smyčkách). Pokud je obsluhována malá oblast a v provozu jsou 1–2 smyčky, lze použít vlastní oběhové čerpadlo kotle. Pokud však kotel čerpadlo nemá (to je typické pro atmosférické plynové kotle), bude nutné na zpětném potrubí instalovat samostatné oběhové čerpadlo.

Které připojení zvládne maximální počet smyček?

Nejvyššího výkonu lze dosáhnout směšovací jednotkou s posilovacím oběhovým čerpadlem. V této záležitosti je však velký význam výkon kotle a další vlastnosti systému.

Jaký typ připojení je nejspolehlivější, pokud je VTP jedinou možností vytápění domu?

Odborníci se domnívají, že nejspolehlivější a nejstabilnější systémy jsou ty, které používají směšovací jednotku a dodávají teplonosnou látku z vlastního kotle. Důrazně se však nedoporučuje omezovat se pouze na VTP – jsou nutné záložní topné kapacity.
