Jak měřit zemní odpor bez složitých zařízení – Mastergrad Forum

Aby byl život v soukromém domě bezpečný a všechna zařízení připojená k elektrické síti fungovala správně, je třeba zkontrolovat odpor uzemňovacích zařízení. Ochranný obvod, který brání osobě dostat se pod napětí, musí být neustále v provozuschopném stavu. Abyste předešli nehodám, musíte zkontrolovat jeho stav – proto je plánované měření uzemnění. Zvažme, jaké metody existují pro měření odporu uzemňovacích zařízení a jak je správně provádět.

Co je měření zemního odporu?

Postup, při kterém lze určit odpor uzemňovacího zařízení nebo samostatné zemnící elektrody, se nazývá měření odporu uzemňovacího zařízení. Zemnící obvod musí být v dobrém stavu, aby v případě poškození elektrické sítě nebo zkratu mohl ochránit obyvatele domu před úrazem elektrickým proudem. Je zaražen do země, aby byly chráněny všechny elektrické spotřebiče připojené k síti. Koneckonců, pokud se ukáže, že zařízení je vadné, pak vám pracovní uzemňovací zařízení umožní rychle vypnout ochranné zařízení.

Zemnící obvod je systém s určitým počtem zemnících elektrod. Jedná se o měděné a ocelové tyče, které jsou navzájem bezpečně spojeny. Uzemňovací systém v soukromém domě je vyroben následovně: v krátké vzdálenosti od elektrického panelu je určitý počet kovových kolíků zaražen do hloubky 2,5 až 5 metrů ve vzdálenosti 2,5 m mezi kolíky. Jsou svařeny dohromady v pásech, aby vytvořily obrys. K zemnícímu obvodu je přivařena odbočka, na kterou jsou připojeny všechny kovové konstrukce budovy nebo podpěry venkovního vedení. Uzemnění podléhá také nulovému vodiči napájecího kabelu na vstupu do domu a kovové vložky na nekovových vodovodních a topných potrubích a také kovové plynové potrubí.

Důležité! Doporučená hodnota odporu zemní smyčky je 4 ohmy. S tímto množstvím odporu, to maximálně efektivní.

Jak mohu zkontrolovat hodnotu odporu?

Existuje několik způsobů měření uzemňovacích zařízení v soukromém domě, ale nejúčinnějším způsobem je použití speciálního zařízení, jako je měřič odporu uzemňovacího zařízení IS-20 a měřič odporu půdy (dále jen ohmmetr).

Před vstupem do soukromého domu nebo po rekonstrukci se provádí ohmmetrový test. Rovněž je nutné provést plánované měření zemního odporu – minimálně jednou za 1 let.

Kontrola zemního odporu ohmmetrem je sekvenční proces.

Poznámka! V zásuvce momohou být 3 vodiče, z nichž jeden má žlutozelenou izolaci – to je “ochranný vodič“ (zbytek jsou fáze a nula). Pokud má 2 vodiče místo 3, znamená to, že v síti není napájení. ochranný vodič.

Měření odporu ohmmetrem

Dalším zařízením pro měření zemního odporu je ohmmetr. Jedná se o zařízení pro měření elektrického aktivního (ohmického) odporu.

Poznámka! Ohmic je odpor samotného vodiče. Jeho hodnota je konstantní pro jakýkoli proud: stejnosměrný i střídavý.

Nejoblíbenější model ohmmetru používaný specialisty.

Pozor! Pro kontrolu ochrany ohmmetrem potřebujeme kovový kolík proudová elektroda a potenciální elektroda. Je také lepší provádět měřicí práce pomocí ohmmetru in zimní období Zkoušku je možné provést za suchého počasí, ale pro stanovení odporu uzemňovacího zařízení v závislosti na provedení se používají korekční faktory. Pokud provádíte měření v dešti, zařízení může dát chybu a dostanete chybný výsledek.

Měření zemního odporu ohmmetrem zahrnuje následující kroky:

Ohmmetr je umístěn na suchém povrchu.
Zařízení se zapne a zvolí se vhodný režim měření.
Vyberte možnost připojení pro měření odporu.
Proudové a potenciální elektrody se vkládají do země do hloubky asi 50 centimetrů.
V místě, kde se elektroda připojuje k zemnící svorce, je povlak chráněn a jsou připojeny ohmmetrické sondy.
Na ohmmetru se měření zapíná stisknutím tlačítka.
Po dokončení měření přístroj zobrazí naměřenou hodnotu uzemňovacího zařízení.

Přečtěte si více

Který olej na motorovou pilu vybrat.

Po zkoušce je obvykle vystaven protokol o měření odporu uzemňovacího zařízení.

Zkušební laboratoř
- Elektrofyzikální měření (EPI)
  - Měření izolačního odporu vodičů a kabelů
    - Měření izolačního odporu kabelových vedení
    - Měření izolačního odporu elektromotoru
    - Měření izolačního odporu elektrických rozvodů
    - Testování žebříku
    - Testování střešních zábradlí
    - Měření spalin
    - Měření světla
    - Měření hustoty tepelného toku
    - Měření kvality elektrické energie
    - Testování systémů nuceného větrání
    - Testování systémů přirozené ventilace (testování přirozené ventilace)
    - Individuální zkoušky ventilačních systémů
    - Testování systémů pro odvod kouře
    - Certifikace ventilačních systémů
    - Testování a seřizování ventilačních systémů
    - Měření vnitřní teploty
    - Měření vlhkosti vzduchu v bytových a administrativních prostorách
    - Měření teploty a vlhkosti
    - Měření osvětlení v bytových a administrativních prostorách
      - Měření osvětlení luxmetrem
      - Měření osvětlení v interiéru
      - Měření umělého světla
      - Testy prodyšnosti
      - Termovizní inspekce budov a konstrukcí (termografie)

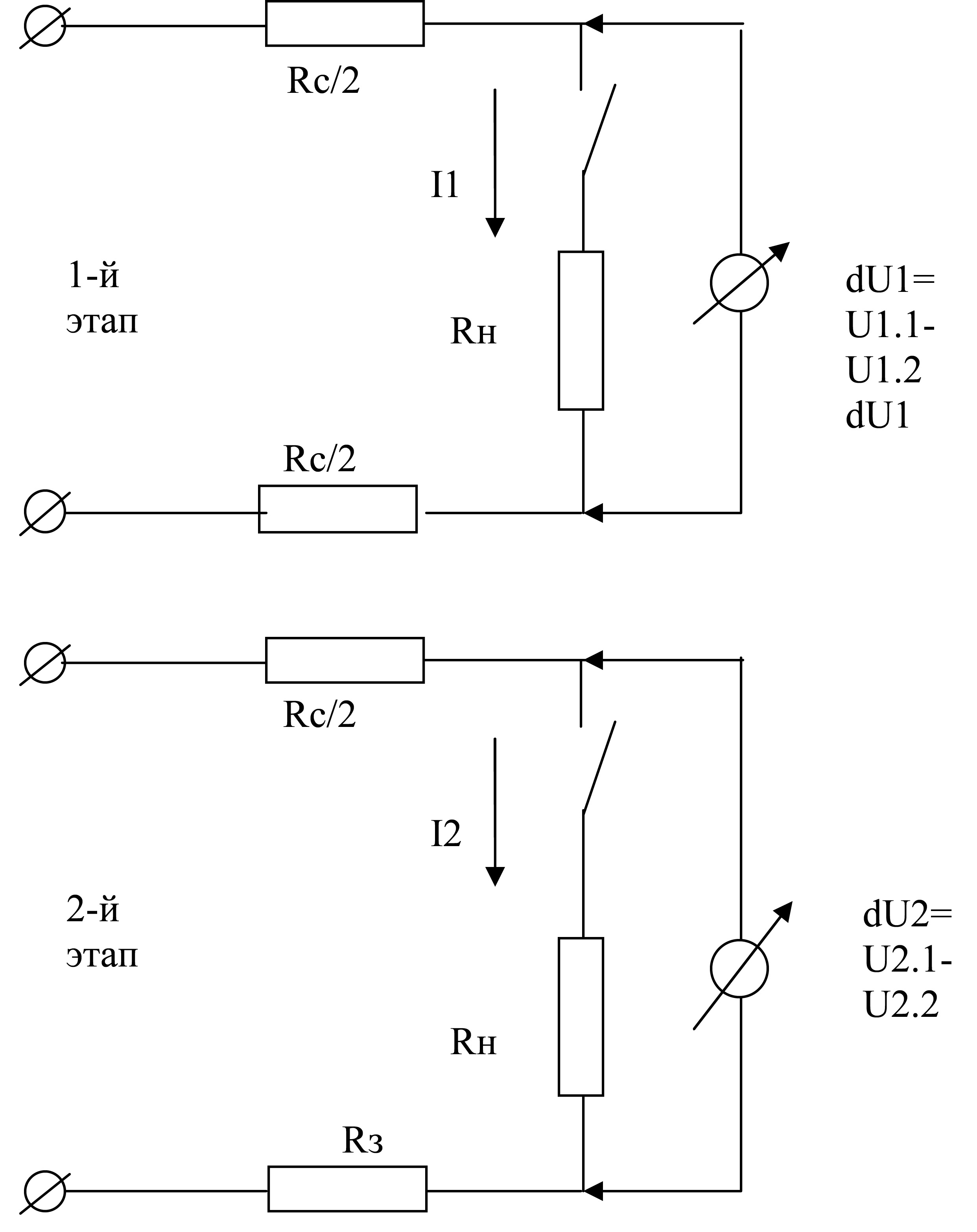

      K určení kvality uzemnění (jehož odpor by podle normy neměl být větší než 4 Ohmy) potřebujete pouze AC voltmetr nebo tester a jakýkoli výkonný spotřebič, který najdete na farmě (například olejový ohřívač – čím vyšší je jeho výkon, tím přesnější je výsledek měření). Měření se provádí ve dvou fázích. V první fázi je určen odpor vodičů napájecí sítě. Ve druhé fázi je určen samotný zemnící odpor. Pozor! Všechna připojení musí být provedena na vedení bez napětí, například vypnutím jističe na elektroměru. Takže připojíme zátěž (ohřívač) k fázovým a nulovým vodičům sítě a paralelně k zátěži připojíme voltmetr. Zapneme stroj na měřiči.
      Naměřené hodnoty napětí zaznamenáváme při vypnutém vypínači topení. Poté zapneme jeho vypínač a zaznamenáme nové hodnoty síťového napětí. Odpojujeme vedení od napětí. Odpojíme nulový vodič od zátěže a místo toho připojíme zemnící vodič k zátěži. Fázový vodič zůstává na svém místě. Zapneme stroj na měřiči.
      Opět zaznamenáváme stavy voltmetru při vypnutém a zapnutém topení. Poté pomocí níže uvedených vzorců vypočítáme hodnotu zemního odporu.

      VÝPOČTOVÉ VZORCE: (1) Odpor zátěže: Rн = Uс x Uс / Pн, kde Pн je jmenovitý (jmenovitý) výkon připojené zátěže Uс je jmenovité napětí sítě pro dané zařízení (obvykle 220 V). (2) Rozdíl v napětí naměřených na prvním stupni (při připojení zátěže „PHASE-ZERO“): dU1 = U1.1 – U1.2, kde U1.1 je údaj voltmetru při vypnuté zátěži; U1.2 — údaje voltmetru se zapnutou zátěží; (3) Proud zátěží na prvním stupni: I1 = U1.2 / Rн (4) Odpor napájecí sítě: Rc = dU1 / I1 (5) Rozdíl v napětí naměřených na druhém stupni (při připojení zátěže „PHASE-GROUND“): dU2 = U2.1 — U1.2, kde U2.1 je údaj na voltmetru U2.2 — údaje voltmetru se zapnutou zátěží; (6) Proud zátěží na druhém stupni: I2 = U2.2 / Rн (7) Celkový odpor fázového vodiče napájecí sítě a zemnícího obvodu: Rсз = dU2 (8) Odpor zemnícího obvodu: Rз = Rсз – Rc / 2 Můžete to udělat mnohem jednodušeji, bez složitých výpočtů. Přesnost však příliš neutrpí. Na konci zprávy je tabulka vypočtená pro případ, kdy napájecí napětí bez zátěže je 220 voltů a výkon spotřebiče je 1000 W (1 kW). 1) Vypočítáme rozdíl mezi naměřenými hodnotami se zapnutým a vypnutým spotřebičem v první fázi. Tuto hodnotu najdeme v horním řádku tabulky. 2) Vypočítáme rozdíl mezi naměřenými hodnotami se zapnutým a vypnutým spotřebičem na druhém stupni. Tuto hodnotu najdeme v levém sloupci tabulky. 3) Na průsečíku zvoleného sloupce a řádku najdeme zemnící odpor. Pokud je například v první fázi rozdíl 5 V a ve druhé fázi je 10 V, pak je zemní odpor 1,74 Ohm. Pokud máte zátěž jiného výkonu, pak číslo zjištěné z tabulky musíte vydělit výkonem vaší zátěže v kilowattech. Pokud má váš ohřívač například výkon 2000 W, pak hodnoty z tabulky je třeba vydělit 2. A pokud je to 3000 W, pak hodnotu zjištěnou z tabulky je třeba vydělit 3. To je vše! Dodržujte bezpečnostní opatření! Zemnící odpor při zátěži 1 kW a síťovém napětí 220 V
