Geomříž neboli zpevnění svahů a roklí

Tento článek se bude zabývat takovým nepostradatelným materiálem v krajinné výstavbě, jako je geomříž. Někdy se bez něj nelze obejít v nejdůležitější fázi výstavby – počáteční fázi. Je zřejmé, že před zahájením výstavby by měla být promyšlena každá nuance, každý detail a všechny detaily, aby základ domu byl pevný a budova nesloužila jen rok nebo dva, ale z generace na generaci.

Pokud jste již stavbu dokončili, níže uvedené informace vám řeknou, jak pomocí geomříží zlepšit kvalitu projektů, jako je vytváření ekoparkování, vytváření zahradní krajiny, budování umělých nádrží a komunikací. Geomříže se používají ke zpevňování svahů, náspů, břehů a pobřežních zón nádrží a také při stavbě opěrných zdí.

Aplikace geomříží při stavbě opěrných zdí

Seznamte se s geomřížkou

Co je to vlastně geomříž? Jedná se o strukturu buněk vyrobenou z polymerního materiálu, který je odolný vůči okolním vlivům. Díky použití polymerů není ani vlhkost, ani kyseliny, ani zásady, dokonce ani mikroorganismy a zejména ultrafialové záření a vítr schopny způsobit viditelné poškození geomříže. Podrobněji se geomřížka získá z polyetylenových pásků syntetizovaných extruzí (díky jejímu použití dochází k orientaci molekul v prostoru), následně se pomocí ultrazvukového svařování spojí do šachovnice. Tato páska má pevnost v tahu 11-14 kN/m a svařovaný šev odolá zatížení minimálně 7 kNm, přičemž čím silnější je pás, tím větší jsou tyto hodnoty.

Aby bylo možné geomříž položit, stačí ji pouze natáhnout a položit na základnu a výslednou buněčnou strukturu naplnit fixačním prostředkem, jehož roli úspěšně plní drcený kámen, oblázky, písek, zemina a další substráty. Velikost buněk závisí na zamýšleném účelu použití mřížky a může se lišit od 160 x 160 do 410 x 410 mm, výška pásky – od 50 do 200 mm.

Na geotextilii se položí objemová geomříž, načež se geomříž zajistí kotvami.

Aplikace geomříže ve stavebnictví

Geomříže slouží ke zpevňování zemních svahů, aby se zabránilo sesuvu a následně vzniku sesuvů a skalních závalů. K tomuto procesu je obzvláště náchylná sypká a heterogenní půda. Geomříž účinně odolává erozi břehů a svahů v blízkosti vodních ploch, bez ohledu na to, zda se jedná o řeku, nádrž nebo okrasné jezírko. Pro použití ve vodních stavbách je objemová geomříž umístěna přímo na dně navrhované nádrže.

Posílení svahů rokle objemovou geomříží

Bez geomříže se již neobejdou zahradní cesty, umělé náspy, terasy a příjezdové cesty, stejně jako zelené plochy, kempy, parkoviště a plochy kolem sportovišť. Obecně platí, že plochy se zemním krytem, ​​které musí dlouhodobě odolávat zatížení, se vyztužují geomříží, jinak půda rychle sedá, tvoří se díry a jiné nežádoucí změny.

Od roku 2003 je geomříž certifikována a vyráběna v souladu s technickými specifikacemi (TU). Je pravda, že každý výrobce může mít svůj vlastní. Všechny potřebné testy však prošly úspěšně, v důsledku čehož se geomříž začala aktivně využívat nejen při stavbě silnic a zpevňování různých svahů, ale i v dalších oblastech, například při krajinářské úpravě a zpevňování svahů při výstavbě opěrných zdí.

Posílení svahů pobřeží při výstavbě umělé nádrže

Jak se staví moderní ekoparkoviště nebo trávníková mřížka

Odolnější verze geomříže – trávníková mřížka – je hlavním prvkem pro vytvoření takové konstrukce, jako je ekoparkování nebo ekoparkoviště. Ekologické parkoviště, vybavené na místě, vypadá moderně a krásně. Zvenku to vypadá jako úhledný trávník. Základem takové travnaté podlahy je objemová geomříž nebo trávníková mřížka a jako fixátor se používá rostlinná zemina. Tráva, která prorůstá mřížkou, je neustále „ořezávána“ při parkování aut, což má za následek rovnoměrný růst trávy.

Mříž trávníku je hlavním prvkem ekologického parkování

Takže mřížka trávníku, která chrání půdu a vegetaci na ní před stresem, současně umožňuje průchod vody do země a zabraňuje tvorbě prohlubní, protože snadno odolá hmotnosti průměrného automobilu. Použití mřížky trávníku tedy dává vašemu parkovišti:

• spolehlivost – díky vysoké nosnosti;
• přírodní krása hustého koberce trávy;
• snadnost údržby.

Dalším pozitivním aspektem použití geomříží je nepřítomnost toxicity materiálu, který si zachovává svou celistvost po mnoho let používání. V podstatě vytváří chráněný půdní ekosystém s vlastním systémem cirkulace vlhkosti a výměny živin a vyžaduje minimální údržbu – stačí trávník zalít, aby se z trávy smyl prach a nečistoty a získal čistý a estetický vzhled.

Pro použití geomříží ve struktuře ekoparku se obvykle provádí ražba a perforace, aby se zvýšila třecí síla tkaniny s výplní.

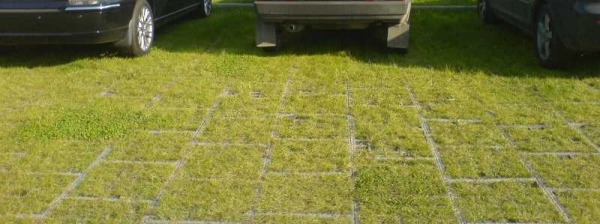

Ekologické parkování s pomocí trávníkového roštu

Položení trávníkového roštu při výstavbě ekoparkoviště

1. Nejprve musíte odstranit vrchní volnou vrstvu zeminy. Přestože je úrodná, obsahuje organické zbytky rostlin (hlavně trávy a kořenů). Na malých plochách se vrstva půdy odřízne ručně. Pokud je oblast velká, obvykle se používá buldozer.

2. Nyní je třeba čistou a rovnou zem zhutnit pískem. Vrstva 3-5 cm se hutní ručně, vibračním válcem nebo vibrační deskou – opět podle velikosti plochy.

3. Bohužel samotný rošt trávníku nelze jednoduše zajistit. K tomuto účelu se používají plastové, dřevěné nebo kovové kotvy dlouhé 200-500 mm. Sada obvykle obsahuje od 100 do 250 kusů o průměru 10 mm. Pouze díky těmto kolíkům a kolíkům mohou být moduly správně upevněny. Jeho instalace se provádí po etapách, několikrát pomocí stejných kotev, protože po naplnění fixačním prostředkem je lze odstranit. Pokud byste chtěli mít robustnější design, ponechte uvnitř modulu 2-3 kolíky ve tvaru L. K zajištění oblasti 20 x 30 buněk budete potřebovat 20-25 kotev.

4. Také se neobejdeme bez pokládky geotextilie, která je potřebná k oddělení hlavní půdy a našeho fixačního prostředku, jakož i k zamezení růstu plevele a dodatečnému zpevnění horní vrstvy místa. Typicky se používá geotextilie s hustotou 100 až 200 g/mXNUMX.

5. Geomřížku upevněte kotvami ve vzdálenosti 12 cm od sebe na šířku a 10 cm na délku. Dále je nutné instalovat kotvy na všechny vnější buňky modulu. 6. Spojování modulů se provádí pneumatickou sponkovačkou nebo šroubovákem – samořeznými šrouby s lisovací podložkou. Každá čtvrtá montážní kotva se odstraní po šířce a každá pátá po délce a nahradí se kotvou ve tvaru L, která přitlačí geomříž k základně místa.

7. Buňky geomříže naplňte zeminou do výšky pásky a odstraňte zbývající montážní kotvy. Půdu zalijte, aby se usadila, a poté rozsypejte semínka trávy. Na ně je třeba přidat další zeminu, také do výšky buňky. Zavlažování hotového trávníku se provádí každý den až do vyklíčení a poté 2-3krát týdně. Je také možné vyhnout se problémům s živou vegetací a položit hotový dekorativní nátěr. K tomuto účelu se jako fixátor používá drcený kámen, štěrk, písek a jiné směsi s frakcí ne menší než 5 a ne větší než 20 mm.

Geogrid je blízký příbuzný geomříže.

Běžným typem objemové geomříže je plochá geomříž, jejíž hlavním rozdílem je pravoúhlý tvar buněk a výška plátna.

Geomříž je plochá biaxiálně orientovaná konstrukce vyrobená z polypropylenu, který je rovněž vyráběn metodou extruze. Vzhledem ke struktuře upravené ve srovnání s objemovou geomříží lze geomříž nejefektivněji využít při stavbě silnic. Princip jeho fungování je založen na zavedení mřížky do silničního „koláče“ mezi písek a drť – drť nemůže proniknout buňkami a proniknout do písku, což při správném zhutnění způsobí, že se kameny jednoduše zaseknou po celé ploše geomříže. Tím se eliminují horizontální i vertikální pohyby drceného kamene, což zvyšuje pevnost konstrukce vozovky. Velikost buněk geomříže se výrazně liší od velikosti geomříže: 35 x 40, 33 x 33 a 40 x 40 mm. Takové malé otvory jsou vytvořeny pro různé frakce drceného kamene.

Aplikace geomříže při výstavbě příjezdových komunikací

Použití geomříže umožní:

• snížit tloušťku vrstvy drceného kamene, což snižuje náklady na materiál přibližně o 40%;
• rozložit těžká břemena rovnoměrně po ploše;
• prodlužte dobu mezi opravami, protože struktura bude mnohem silnější;
• prodloužit životnost povlaku téměř 3krát;

Kvalitní výstavba silnic, parkovišť, příjezdových cest, malých cest a pozemků není možná bez geomříží. Při stavbě masivního domu nebude skutečný majitel šetřit na neviditelném základu, který prodlouží životnost nátěrů na desítky let.

Výstavba příjezdové komunikace k pozemku

Problém přístupu k domu z veřejné komunikace je poměrně častým tématem diskusí mezi těmi, kteří si právě pořídili vlastní pozemek a začínají jej zastavovat. Není vždy možné jednoduše položit podlahu kvůli drenážnímu příkopu, který vede podél rampy, a násep silnice pravděpodobně dlouho nevydrží. Geogrid pomáhá tento problém efektivně řešit.

Příkop je vyplněn pískovým polštářem, na kterém je umístěna trubka, a poté je celá plocha příjezdové cesty naplněna pískem a pečlivě zhutněna. Na zhutněný písek se rozloží geomříž a na ni se položí vrstva drceného kamene o tloušťce cca 10 cm. Podle výše popsaného principu buňky nedovolí, aby drcený kámen pronikl hluboko do písku, což zvyšuje pevnost základny. To vše je ještě jednou zhutněno vibrační deskou nebo vibračním válcem a takto organizovaná rampa bude stát poměrně dlouho. A aby konstrukce zůstala zachována, rampa je vyplněna betonem nebo pokryta asfaltem a pak se stává nezranitelnou i desetiletími neustálého používání.

Geomříže jsou široce používány ve stavebnictví po celém světě. Vyrobeno z vysokopevnostního polyetylenu a polypropylenu. Principem činnosti je přilnutí zrnitého materiálu k buňkám mřížky. Toto zaklínění umožňuje mřížce odolávat horizontálnímu smyku náspu, čímž se mobilizuje únosnost měkké půdy. Používají se jako výztužný materiál na sypkých heterogenních půdách pro automobilové a železobetonové komunikace, na parkovacích plochách, na přistávacích plochách, jakož i na vyztužení mostních opěr, svahů a zemních hrází. Jedná se o voštinovou strukturu vyrobenou z polyetylenových pásek o tloušťce 1,5 mm, vzájemně spojených v šachovnicovém vzoru s vysokopevnostními svařovanými švy. Při natažení v pracovní rovině tvoří stabilní horizontální a vertikální rám, který je určen k upevnění plniva (zemina, křemičitý písek, beton atd.).

Zpevnění svahů geomříží

• Výrobek plní funkci zachování svahů a svahů. Geomříž pro zpevňování svahů je účinná, pokud její propustné materiály vedou ke zvýšené odolnosti proti povrchové erozi a vhodná úroveň vlhkosti uvnitř buněk ve výsledku zajišťuje růst různých druhů vegetace – estetický vzhled prováděných výkopových prací.

Drcený kámen jako výplň zajišťuje horizontální stabilitu polštáře před horizontálním rozprostřením. Aplikace umožňuje použití drceného kamene různého druhu. Při navrhování konstrukcí vozovek musí být splněny podmínky týkající se požadované únosnosti zeminy. Ke zpevnění půdy dochází výměnou hliněného krytu. Místo zeminy s nízkou únosností se používá zemina s vyšší únosností. V důsledku toho rostou náklady na výstavbu.

Tento typ výrobku je vhodný pro stavbu opěrných zdí různých výšek a pod libovolným úhlem. Buňky jsou vyplněny drceným kamenem nebo pískem s hutněním po vrstvách.

Katalog společnosti Standardpark představuje:

Objemová geomřížka

Flexibilní buněčná struktura, která je prezentována v šachovnicovém vzoru. Ve složeném stavu se jedná o kompaktní modul.

Pro zajištění objemové polymerové geomříže potřebujete ocelové nebo plastové kotvy ve tvaru L s výpočtem 37 (41) kotev na 16,5 (20,4) mXNUMX, poté naplňte buňky požadovaným materiálem.

Kde se používají volumetrické geomříže?

Svahy a břehy nádrží, parkoviště, železnice, nízkopodlažní budovy, oblasti se slabým základem, okraje silnic, dálnice atd.

• Odolává podzemní vodě a ultrafialovému záření.
• Rozměry (ve složeném stavu) jsou kompaktní, zatímco v rozloženém stavu pokrývají poměrně velkou plochu.
• Používá se v různých stavebních oborech.
• Snadná instalace.

Katalog představuje asi 12 možností různých výšek, tlouštěk a počtu modulů.

Polymerní geomřížka

Plochý, vysoce pevný výrobek s pevnými spojovacími uzly. Vyrábí se vytlačováním, má vysokou podélnou a příčnou pevnost.

Používá se ke zpevnění povrchu na železnici a staveništích a také k ochraně před padajícími kameny.

• Odděluje materiály různých frakcí a zabraňuje smíchání vrstev.
• Zpevňuje nosnou vrstvu vozovky.
• Zvyšuje životnost nátěru v silně frekventovaných oblastech.
• Instalace je snadná.

Technologie pokládky geomříže na svahy, svahy, břehy

1. Proveďte předběžné práce na přípravě povrchu (hutnění, čištění oblasti od suti a kamenů atd.).
2. Natáhněte výrobek po celé ploše a zajistěte kotvami.
3. Zkontrolujte kvalitu instalace, je nutné, aby se každý modul natáhl.
4. Navíc zajistěte kotvami.
5. Po instalaci vyplňte články vhodným stavebním materiálem (písek, zemina, drť).

Další charakteristiky plastového produktu obdržíte od našich manažerů. Kontaktujte nás!
