Připojení satelitní antény svépomocí, postup nastavení a instalace

Příjem signálu ze satelitu je možný díky speciálnímu zařízení, jehož hlavní součástí je satelitní anténa. V závislosti na jejím nastavení, typu, správné instalaci a připojení bude určena kvalita příjmu signálu. Pro instalaci zařízení se můžete obrátit na specializovanou firmu, ale pokud není touha nebo taková firma prostě není poblíž, nezbývá nic jiného než si satelitní anténu připojit sami.

Anténní zařízení pro satelitní komunikaci

Satelitní televize umožňuje příjem vysoce kvalitního televizního signálu. Tato metoda přenosu se používá jako opakovač umělými družicemi Země. Signál z televizního centra je přijímán satelitem a přenášen do přijímacího zařízení spotřebitele. Ve srovnání s pozemní měřicí televizí poskytuje satelit oblast příjmu s vysoce kvalitním signálem pro velká území, která je obtížné přijímat pozemními prostředky. V poslední době se satelitní televize stala nejběžnější metodou sledování pozemních televizních kanálů z celého světa.

Princip fungování satelitního přijímače připomíná zrcadlo s čočkou. Díky svému tvaru shromažďuje rádiové signály a zaostřuje je do jednoho bodu. Anténa má tvar parabolické antény. Pomocí zákona, který říká, že úhel dopadu se rovná úhlu odrazu, jsou rádiové vlny odrážející se od povrchu antény směrovány do jejího středu. V místě průsečíku všech odražených vln je instalováno speciální zařízení – převodník.

Převodník se skládá z ozařovače a elektronického modulu. Ozařovač zaostřuje signál a směruje ho do elektronického modulu. Elektronické zařízení převádí elektromagnetický signál a směruje ho do přijímače pomocí speciálního koaxiálního kabelu. Přijímač, nazývaný receiver, pak signál přímo vysílá do televizoru.

Standardní součásti, které tvoří satelitní anténu, jsou následující:

• deska;
• konvertor;
• vícenásobné podávání;
• konzola.

Multifeed je zařízení určené k současnému zachycení signálů z několika satelitních zařízení na jedné anténě. Jeho konstrukce zahrnuje přepínač a sadu převodníků a vzhledem připomíná jednoduchý držák. Změnou umístění převodníků na něm se zlepšuje příjem signálu.

Držák je navržen tak, aby bezpečně upevnil celou konstrukci přijímače ve zvoleném místě instalace. Je vyroben z vysoce pevného materiálu, musí odolávat hmotnosti zařízení a vlivům povětrnostních jevů. Jeho hlavními charakteristikami jsou počet upevňovacích bodů a míra vysunutí.

Základní typy struktur

Materiály použité k výrobě satelitní antény jsou plast, polymer a sklolaminát. Výhodou těchto materiálů je jejich nízká hmotnost a odolnost vůči korozi. Signál prochází těmito materiály bez překážky. Aby se odrazil, povrch antény je pokryt tenkou vrstvou fólie nebo kovové pletivo.

Rozměry a tvary reflexní plochy Antény se mohou lišit. Podle tvaru mohou být:

• offset;
• hlavní zaměření.

Ofsetové antény mají oválný tvar a konvertor neboli multifeed je umístěn ve spodní části antény na speciální tyči. Antény s přímým zaostřením se vyrábějí v kulatém tvaru, přičemž přijímač je upevněn uprostřed na třech vodítkách. První typ antény je vhodný k použití tam, kde není možné nasměrovat anténu tak, aby střední osa byla kolmá ke směru satelitu.

Klíčovým parametrem, navzdory tvaru paraboly, je její velikost. Čím větší je, tím silnější je úroveň signálu, kterou dokáže přenášet do převodníku. Faktem je, že když je přijímaný signál zesílen, pokud je slabý, zvyšuje se také úroveň šumu, což vede ke ztrátě kvality obrazu. Výpočet minimálního průměru desky, měli byste vědět, jaké jsou limity úrovně satelitního přenosu.

Postup instalace desky

Před instalací satelitní antény ji budete muset sestavit. Každá sada antény je dodávána s podrobným návodem k jejímu sestavení. Hlavními částmi jsou zrcadlo antény, spojovací prvky a upevňovací prvky.

Po sestavení antény je nutné ji správně nainstalovat. Za tímto účelem upevněte držák a zavěste na něj parabolu tak, aby byla nasměrována do zorného pole satelitu. Anténu lze namontovat na svislou i vodorovnou plochu. Důležité je také uzemnění. Pomůže chránit zařízení před údery blesku.

Po zavěšení antény je nutné ji správně nasměrovat na požadované satelity. Pro určení polohy satelitů můžete použít specializované programy, například SMW Link, SATTV 2.0, Satellite Antenna Alignment. Je také možné použít online kalkulačky. Pro provedení výpočtů budete potřebovat znát souřadnice obydlené oblasti, tj. zeměpisnou šířku a délku. Počáteční poloha antény se vybere přibližně. Přesné nastavení směru bude provedeno později, až budou připojeny zbývající prvky satelitního televizního systému.

Jakmile zjistíte, které satelity jsou v dohledu, musíte určit, na který z nich bude satelitní anténa naladěna. V závislosti na tom se provádí volba. anténa s následujícími vlastnostmi:

1. Frekvenční rozsah. Typ převodníku a tedy i rozměry satelitní antény závisí na tomto parametru.
2. Typ polarizace. Charakteristika ovlivňuje výběr přijímače.
3. Typ kódování. Pokud má satelitní vysílač šifrování, musí být satelitní přijímač schopen dešifrovat příchozí signál.

S využitím informací o úhlech náklonu a natočení začnou orientovat anténu. Profesionálové k tomu používají speciální zařízení., ale v případě nezávislého připojení si vystačíte s kompasem a úhloměrem. Pomocí kompasu najděte směr na jih. Pomocí úhloměru určete směr družice horizontálně a vertikálně.

Připojení přijímače signálu zahrnuje propojení všech částí zařízení. K tomu se používají různé typy konektorů a kabelů.

Sledování satelitní televizeKromě antény budete potřebovat:

1. Přijímač (tuner). Přijímá signál z převodníku a poté jej dekóduje.
2. Kabel (koaxiální). Určen k přenosu signálu mezi částmi systému.
3. DiSEq (disk). Slouží k připojení několika antén k tuneru.
4. Konektory (typ F). Instalují se na kabel pro připojení různých systémových jednotek.
5. Kabel pro připojení tuneru k televizoru. Existují různé varianty, například kompozitní, SCART, HDMI.

Připojení koaxiálního kabelu

Pro připojení přijímacího zařízení k přijímači se používá koaxiální kabel s vlnovým odporem 75 Ohmů. Při pokládání kabelu je nutné se vyhnout jeho kroucení a vytváření pravých úhlů při otáčení. Pro spojení dvou částí drátu se používá spojovací objímka.

Po položení drátu z místa instalace satelitního přijímače k satelitnímu přijímači se na kabel nasadí konektory. Za tímto účelem se konec drátu odizoluje ve vzdálenosti 15 mm od okraje. Poté se ohnutím opletení dozadu zbaví centrální žíly izolace (asi 12 mm). Po nasazení zástrčky konektoru na drát se na opletení navine ve směru hodinových ručiček. Jeden konec drátu se připojí přes konektory k převodníku (pokud je jich několik, spojí se do jednoho pomocí DiSEq) a druhý konec se připojí k přijímači.

Doladění pozice

Pro přesné ladění budete muset zapnout televizor a přijímač. V nastavení tuneru vyberte požadovaný satelit, pro který zadáte jeho název nebo frekvenci, rychlost a polarizaci. Na televizoru se zobrazí dva pruhy, z nichž jeden ukazuje přítomnost signálu, druhý – jeho sílu.

Plynulými horizontálními pohyby se vyhledá poloha, ve které je ukazatel kvality signálu maximální. Pokud není signál, změní se vertikální poloha antény. Poté se opět vyhledá nejlepší poloha horizontálním otáčením antény. Když je kvalita signálu přibližně 40 %, lze satelitní anténu pevně přišroubovat. Provedou se další úpravy. nastavení polohy převodníku, pro tento účel se na něj aplikují speciální značky. Za kvalitní signál se považuje úroveň 60–80 %.

Rozlišují se následující základní pravidla pro nastavení pozice:

1. Nedoporučuje se nastavovat anténu, když stojíte přímo před ní, protože lidské tělo brání průchodu slabého rádiového signálu.
2. Otáčení paraboly by mělo být plynulé. Elektronické jednotky tuneru nemohou okamžitě reagovat na změny polohy paraboly, takže zobrazení kvality signálu trvá nějakou dobu.
3. Je lepší provádět jemné ladění ve dvou lidech nebo si s sebou k anténě vzít tuner a malý televizní přijímač. To je nutné k tomu, abyste viděli dynamiku změny při otáčení přijímacího zařízení.
4. Po nastavení polohy satelitu přijímač automaticky vyhledá kanály. Jakmile je dosaženo uspokojivého výsledku, všechny upevňovací prvky se co nejvíce utáhnou.

Práce bude dokončena zajištěním kabelu. K tomu se používají stahovací pásky. Není těžké si satelitní zařízení sami nastavit a připojit. To bude vyžadovat pozornost, přesnost a nespěch. Pečlivá příprava pomůže usnadnit práci, během níž bude určena posloupnost akcí a potřebné vybavení. Výsledkem akcí bude mnoho let služby satelitního zařízení bez oprav a údržby.

Vyberte si místo na svém pozemku, zeď nebo střechu, kde bude anténa sledovat satelit bez překážek, jako jsou stromy nebo budovy. Pro určení směru antény k satelitu použijte stránky dishpointer.com.

1. Zadejte svou adresu.
2. Vyberte požadovaný satelit:
   36.0°E — Trikolóra a NTV-plus;
   56.0°E — Trikolóra-Sibiř a NTV-plus Vostok;
   75.0° východní délky — MTS TV;
   80.0° východní délky — Telekarta;
3. Zeměpisné souřadnice místa instalace a směr antény:
   zeměpisná šířkaZeměpisná šířka
   Zeměpisná délkaZeměpisná délka
   ElevaceÚhel elevace (o kolik stupňů nad svislou rovinou)
   Azimut (pravda)Azimut (pravda)
   Azimut (magn.)Azimut (magnetický)
4. Můžete přetáhnout značku a najít nejlepší místo.
5. Pokud zaškrtnete políčko, zobrazí se nejbližší překážka.
6. d= vzdálenost k překážce
   h= výška překážky
7. Zelená čára ukazuje směr k satelitu.

Co potřebuješ.

K instalaci budete potřebovat satelitní anténu (držák je obvykle součástí balení), kotvy (nebo jiné spojovací prvky), koaxiální kabel, kompas, vodováhu, šroubováky, klíče atd.

Sestavení antény.

Pečlivě si přečtěte pokyny od výrobce vaší antény. Poskytnou vám podrobné informace o tom, jak anténu správně sestavit a nainstalovat.

Snažte se držák upevnit přesně svisle.

Směr antény k satelitu.

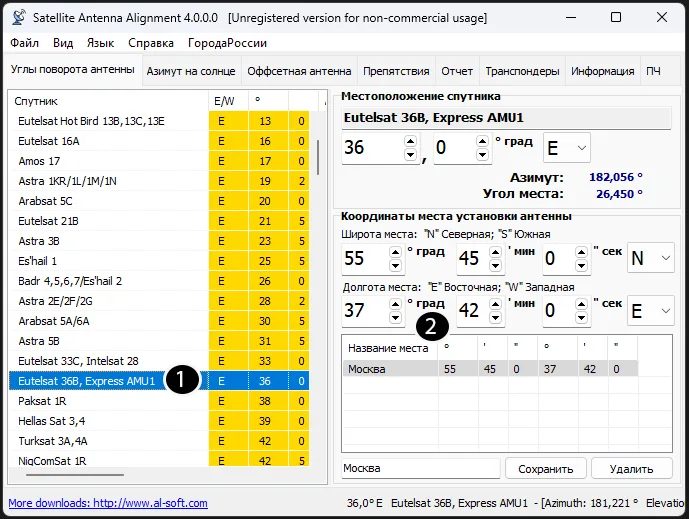

Už jsme se seznámili s webem dishpointer.com a zjistili azimut. Nyní používáme program Satellite Antenna Alignment.

Příklad: V Moskvě chyťte signál Trikolóry.

Chceme v Moskvě nainstalovat anténu a chytit signál Trikolóry.

1. Výběr satelitu Tricolor 36.0°E
2. Zadáme zeměpisné souřadnice místa instalace.

Pokud nemáte po ruce kompas nebo mapu, můžete azimut určit podle slunce.

5. října ve 12:25 se azimut ke Slunci (182 stupňů) bude shodovat se směrem signálu ze satelitu Tricolor, 8 stupňů napravo od jihu.

Nyní určete sklon antény.

Pro ofsetovou anténu Supral 55 centimetrů je úhel ofsetu 18,51°Úhel výstupu k družici je 26,45.°Vyžaduje sklon 97,94° po vertikální.

Pro ofsetovou anténu Supral 60 centimetrů je úhel ofsetu 22,62°Úhel výstupu k družici je 26,45.°Vyžaduje sklon 93,83° po vertikální.

Příklad. Jednoduše řečeno.

Chcete-li v Moskvě zachytit signál Tricolor nebo NTV-plus, otočte satelitní anténu o 8 stupňů doprava od jihu a o 3-8 stupňů nahoru.

Pokud nerozumíte stupňům, podívejte se, jak má váš soused nainstalovanou anténu.

Přizpůsobení.

Připojte koaxiální kabel k satelitní anténě a poté jej veďte do místnosti, kde bude přijímač instalován.

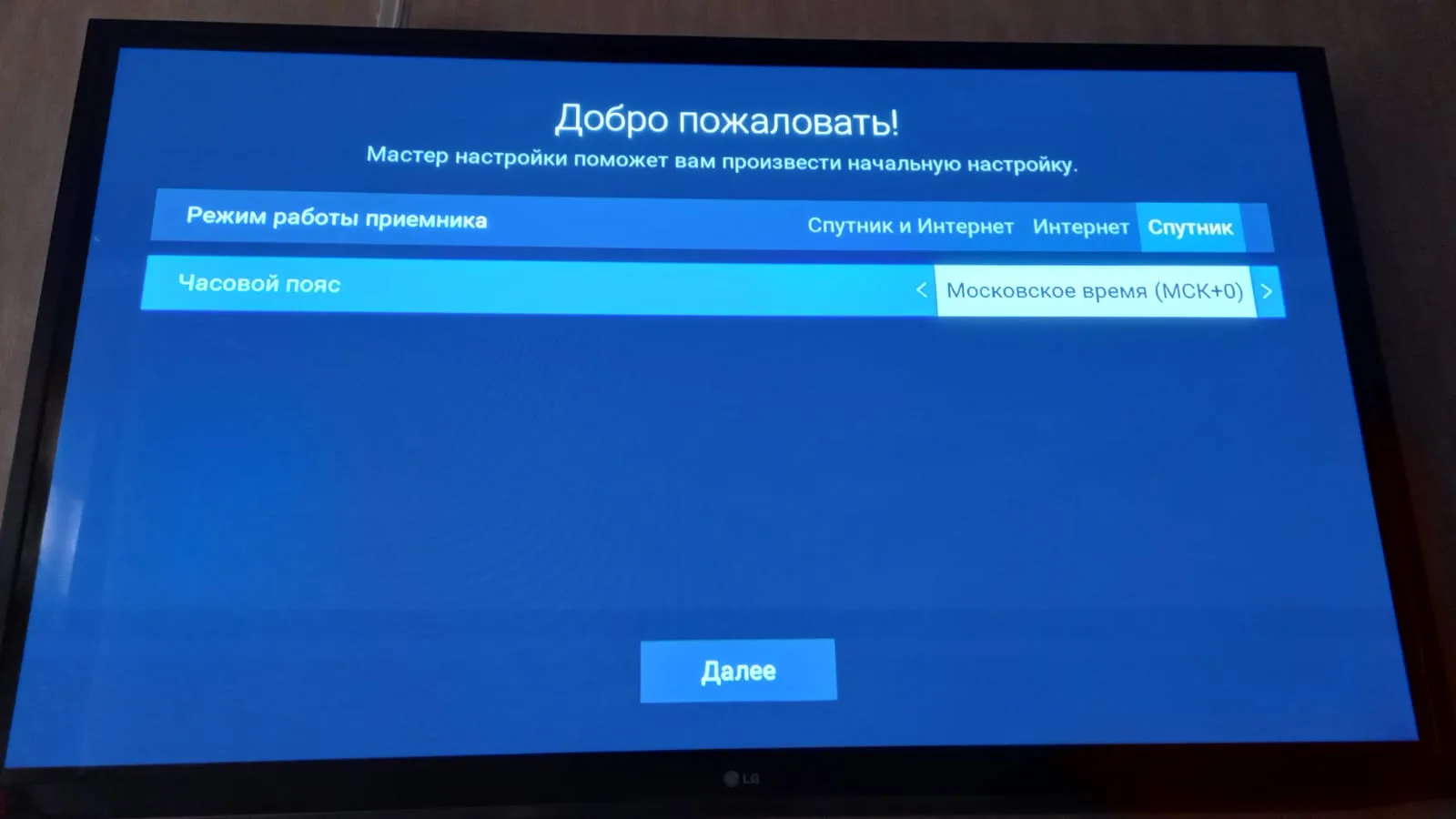

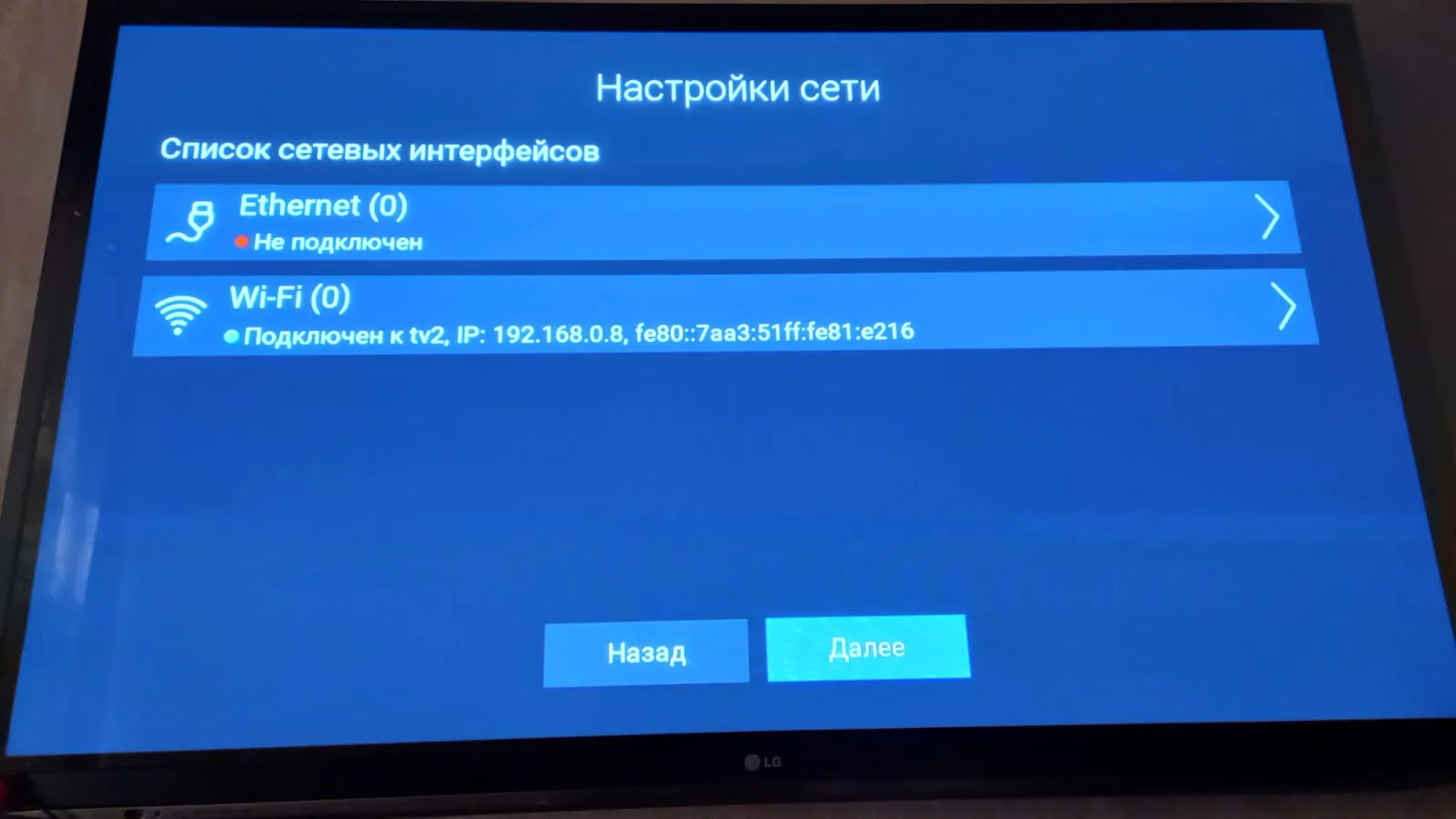

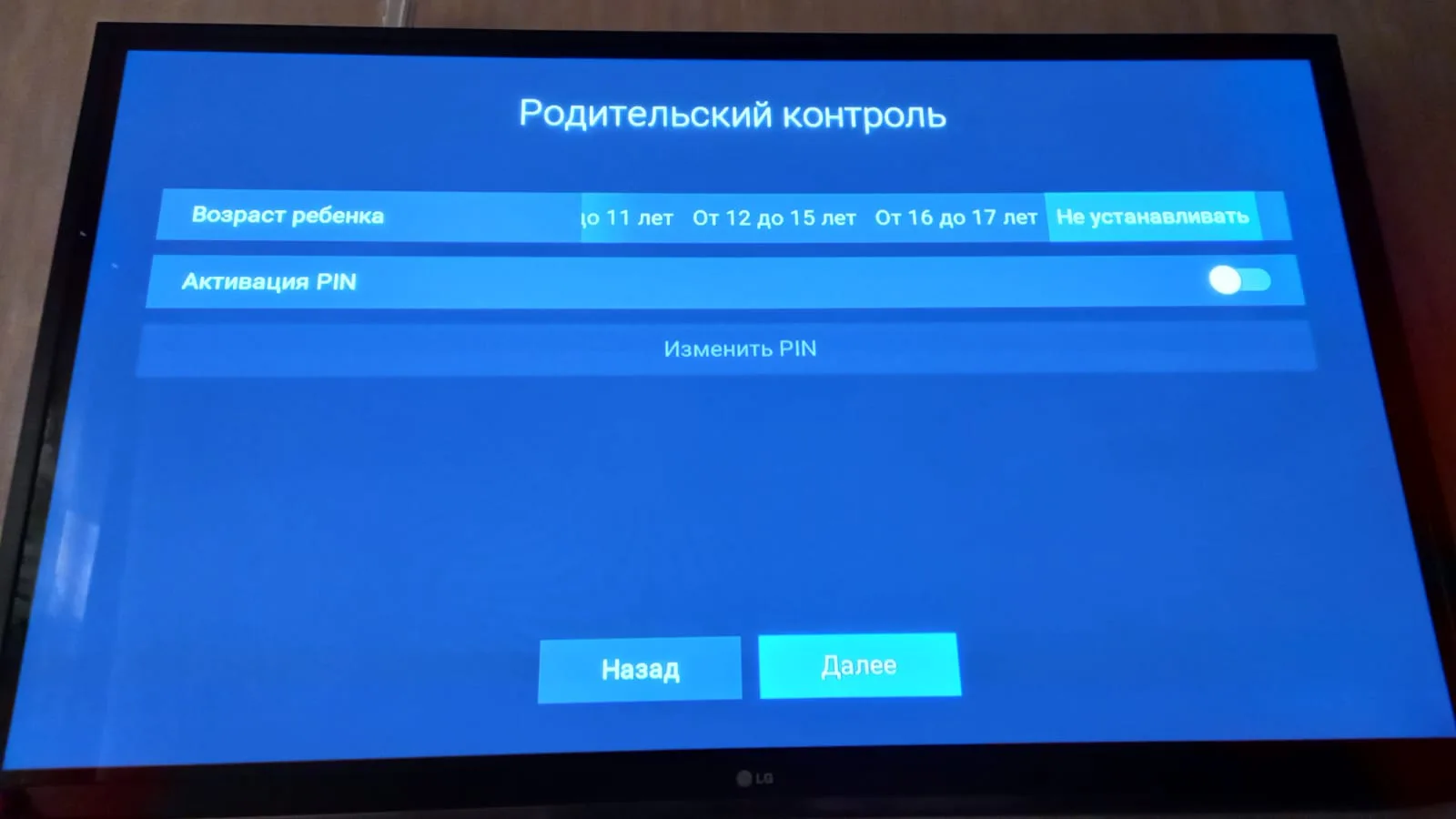

Nastavte si satelitní přijímač.

Příklad: Trikolóra v Moskvě.

lis Menu na dálkovém ovladači Tricolor.

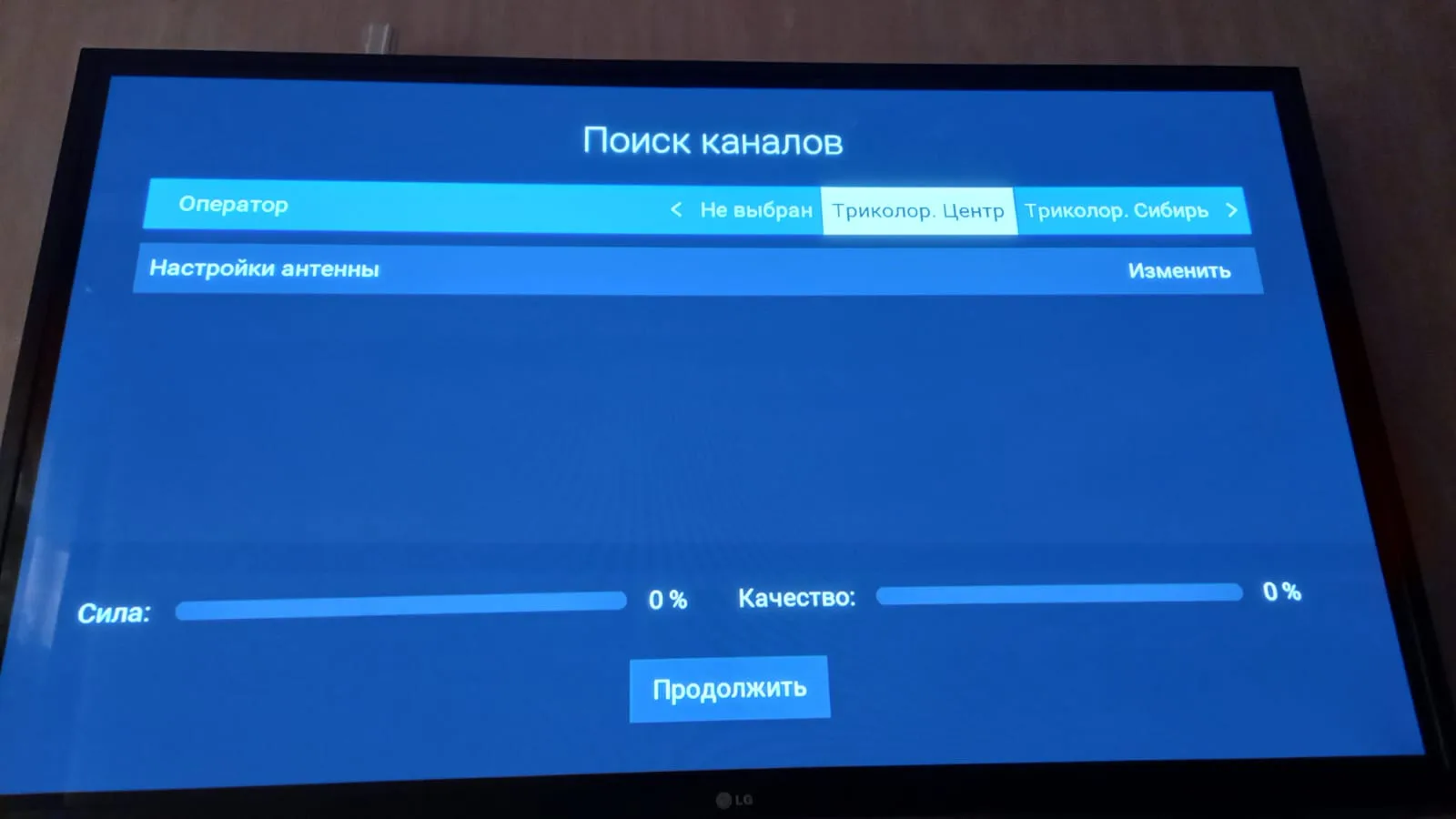

Jestliže Síla signálu 0 %, pak z převodníku nepřichází žádný signál. Zkontrolujte kabel, všechna připojení a samotný převodník.

Jestliže Je tam síla signáluavšak kvalita 0%, pak vaše anténa nesleduje satelit Tricolor. Otočte anténu tak, aby kvalita signálu byla vyšší než 50 %.

Instalace odborníkem.

Pokud se v jakékoli fázi setkáte s jakýmikoli obtížemi, využijte služeb specialisty.
