Připojení PoE extenderu. Jak prodloužit UTP kabel až na 500 m
Speciální tabulky výrobců kabelů pomáhají vypočítat úbytek napětí (možný vysílací výkon) v závislosti na vzdálenosti pro modely vyráběných kabelů.
Standardní možnost připojení
Schéma ukazuje záznamové zařízení (IP server) připojené k centrálnímu switchi, ke kterému je připojen požadovaný počet IP kamer.
Veškeré vybavení se nachází ve vzdálenosti maximálně 100 metrů od sebe. Od napájení k IP kamerám je dle projektu veden samostatný kabel tvořený párem vodičů, případně „síťový“ UTP kabel s dalším párem vodičů.
V praxi jsou switch a IP server typicky umístěny blízko sebe, často ve stejném 19” racku. Vedle ní bývá zpravidla nepřerušitelný zdroj 220 V / 12 V DC požadovaného výkonu.
Ale jsou i jiné situace.
Například je nutné vybudovat IP video monitorovací systém s ohledem na následující požadavky:
- Některé z kamer jsou umístěny více než 300 metrů od serverového racku (nejbližší přepínač).
- V oblasti umístění IP kamer není přístup k napájení 220 V.
- Správa napájení musí být organizována v místě shromažďování video streamu: v serverové místnosti nebo na bezpečnostním stanovišti.
- Část linky je potřeba navrhnout pro venkovní podmínky.
Takové požadavky nutí projektanta přidat do projektu další drahé vybavení. Je nutné vytvořit další spínací body pro IP kamery ve formě tepelné skříně se síťovým přepínačem. Je potřeba položit elektrické vedení 220V s lokální ochranou. Odlehlost spínacích bodů nutí projektanta přidat do projektu optické komunikační linky a zařízení.
Níže je uvedeno nestandardní řešení problému pomocí spínacího zařízení PoE (injektor, extender a splitter) od ComOnyX:
 | CO-PJ-1G30-P203 | Gigabitový PoE injektor, výkon až 30W. Navrženo pro přidání napájení PoE až 30 W do ethernetové linky. Umožňuje prodloužit ethernetovou linku o dalších 100 metrů. |

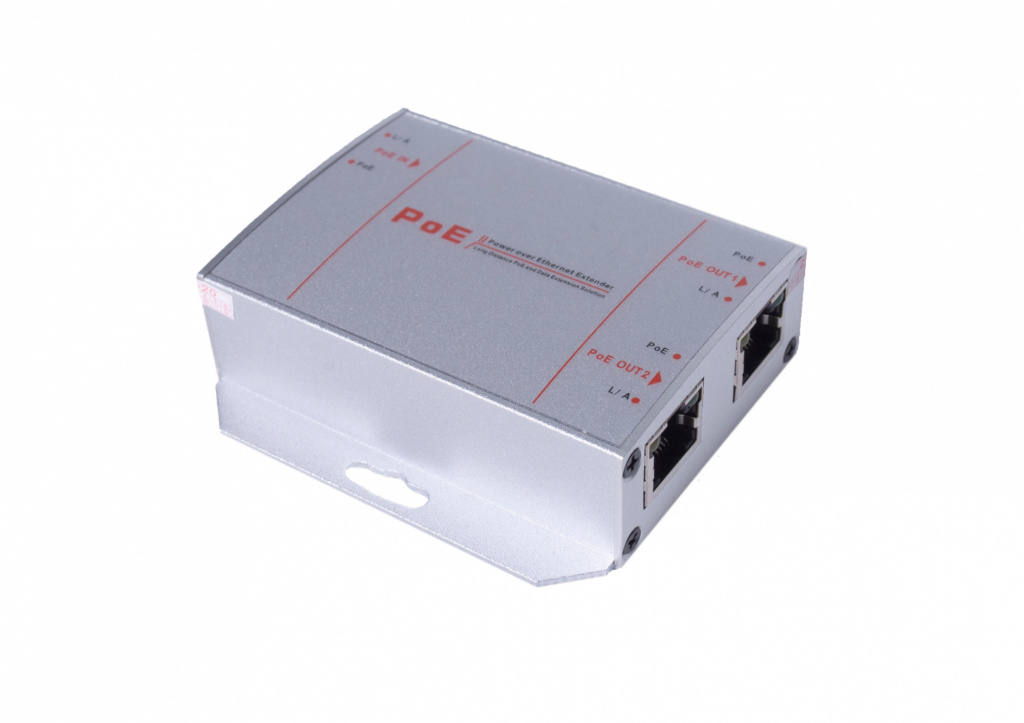

 | CO-PE-B25-1-P101 | Indoor PoE Extender umožňuje zvýšit Přenosová vzdálenost dat a napájení PoE po síti Ethernet až 200 m. Zvláštností tohoto PoE extenderu je přítomnost druhé LAN porty, což umožňuje propojit dvě zařízení s napájením spotřeba až 12W každý. |
 | CO-PS-M15-1-P302v2 | PoE splitter rozděluje PoE linku na Ethernet linku a DC 12V linku. Vstup PoE až 15,4W. Výstupy, DC, 12V až 13,2W a Ethernet výstup s přenosová rychlost 10/100 Mbps. Napájeno PoE linkou. Ochrana před přepětí. |

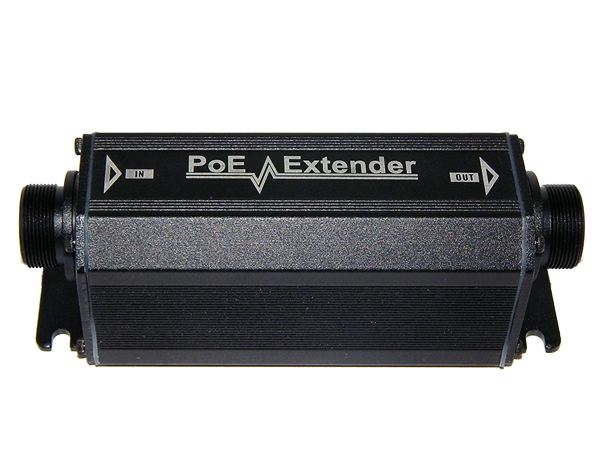

 | CO-PE-S25-P105 | Gigabitový PoE Extender pro venkovní použití umožňuje zvýšit vzdálenost přenosu dat a napájení PoE přes síť Ethernet až 400m. |

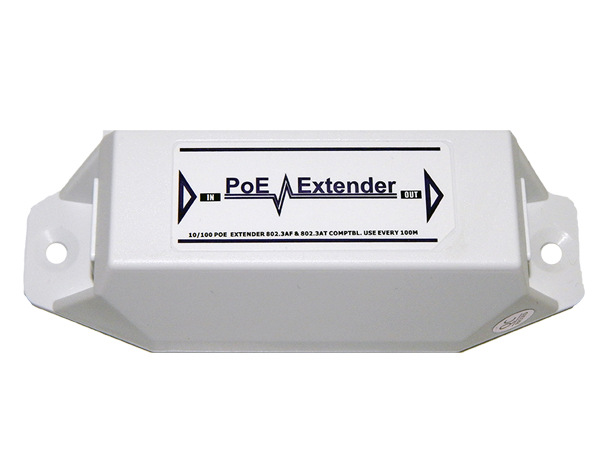

 | CO-PE-B25-P103v2 | Indoor PoE Extender umožňuje zvýšit Přenosová vzdálenost dat a napájení PoE po síti Ethernet až 400 m. |
Nestandardní možnost připojení
Ve schématu je PoE injektor připojen k LAN portu IP serveru (CO-PJ-1G30-P203) napájené z 220 V linky Pomocí injektoru se řeší problém s napájením vzdálených zařízení a umožňuje vám umístit kamery na místa, která vám vyhovují. Jediné připojení vstřikovače k vedení 220 V v tomto obvodu zvýší spolehlivost a výkon systému jako celku.
K PoE výstupu injektoru je připojen PoE extender (CO-PE-B25-1-P101), jehož výstupy přenášejí energii na vstupy dalších dvou stejných prodlužovacích kabelů. Díky tomu se po přepnutí linky vytvoří čtyři PoE porty pro připojení IP kamer.
Použití rozdělovačů PoE (CO-PS-M15-1-P302v2) je nezbytný při napájení IP kamer bez podpory PoE. Účelem PoE splitteru je rozdělení PoE linky na LAN připojení a 12V DC napájecí vedení.
PoE extendery CO-PE-B25-P103v2 и CO-PE-S25-P105 schopný provozu v řadě 4 po sobě jdoucích zařízení. S PoE extendery může přenosová linka dosáhnout 500 metrů, je však nutné počítat s postupným úbytkem napájení.
Výhody tohoto řešení
- Prodloužení UTP kabelu až na 500 metrů probíhá bez viditelného snížení rychlosti TCP/IP a zvýšení zpoždění přenosu paketů. To umožňuje realizaci komplexních konstrukčních řešení.
- Prodloužení napájecího vedení kamery umožňuje umístění napájecích vstupů ve sledovaných prostorech.
- PoE standard má provozní napětí 37-56 V (standardně 48 V) a nízké hodnoty proudu, což snižuje výkonové ztráty na velké vzdálenosti ve srovnání s běžnými 12 V linkami.
- Výrazně se rozšiřují možnosti tvorby distribuovaného systému.
- Použití technologie POE šetří vaše peníze a čas.
Existuje několik způsobů, jak prodloužit internetový kabel. O každém z nich mluvíme podrobně.
Moderní svět se aktivně pohybuje směrem k bezdrátovým technologiím a s největší pravděpodobností se v blízké budoucnosti zcela zbavíme nenáviděných drátů, které způsobují spoustu nepříjemností. To vše nás ale čeká dopředu a v tuto chvíli má každý z nás v bytě položené desítky metrů kabelu, který nám umožňuje přístup na World Wide Web. Navzdory vývoji technologií má typ drátového připojení stále několik nepopiratelných výhod oproti typu bezdrátového připojení: je stabilnější, rychlejší a rozšířenější. Ale hlavní nevýhodou drátů je, že jsou velmi zranitelné vůči vnějším vlivům (neustále se lámou, skřípnou a tak dále). Samozřejmě existují typy opletení, které spolehlivě ochrání kroucené dvoulinky před fyzikálními vlivy, ale nejsou určeny pro domácí použití. Pokud si kladete otázku „Internetový kabel je přerušený, jak se připojit?“, pak vám tento materiál pomůže.
Jak prodloužit internetový kabel vlastníma rukama
Pro tak jednoduchý proces, jako je připojení kabelu, není nutné uchýlit se k pomoci specialisty, vše můžete udělat doma vlastníma rukama. Nejjednodušší způsob je zkroutit dráty dohromady. Stačí vzít dva dráty, svléknout vrchní vrstvu copu a stočit je dohromady podle barev. O barevném schématu internetových kabelů jsme mluvili podrobněji v tomto článku. Poté kolem připojených vodičů omotejte elektrickou pásku pro lepší izolaci a estetičtější vzhled.
Tato metoda má oproti jiným typům připojení obrovskou výhodu: nevyžaduje žádné dovednosti ani další zařízení. Kabel nemusíte ani krimpovat. Je však třeba poznamenat, že při takovém připojení je ztráta signálu velmi pravděpodobná: kvalita přenosu dat je značně snížena. Nedoporučuje se používat tuto metodu pro velmi dlouhé linky, protože takové nespolehlivé připojení může být kritické pro propustnost. Poprvé – rychlý a snadný způsob.
Pokročilejší verzí kroucení je použití tzv. Scotchlocku. Scotchlock je velmi malá krytka na dráty. Dráty se do něj jednoduše zasunou a mechanismus se zacvakne pomocí kleští. Na rozdíl od jednoduchého kroucení tato metoda drží dráty bezpečněji a zabraňuje jejich rozpadu. Výhody a nevýhody jsou naprosto totožné s konvenčním kabelovým připojením. Nízká stabilita, ztráta signálu a nenáročné nástroje.
Jak prodloužit internetový kabel pomocí adaptéru
Jedním z nejpraktičtějších a „správných“ způsobů je použití speciálních konektorů nazývaných „joiners“. Jedná se o malou krabičku o něco větší než konektor RJ-45 (takové konektory se nacházejí na jakémkoli síťovém zařízení pro připojení k internetu). Na obou stranách jsou konektory RJ-45. Do nich se vloží dva krimpované kabely a proces prodlužování je dokončen.
Není těžké uhodnout, že tato metoda má řadu nevýhod. Za prvé, je třeba najít tytéž radostníky. Je velmi vzácné je najít v prodeji, budete si je muset objednat z internetového obchodu. Mimochodem, stojí docela dost. Za druhé jsou vyžadovány krimpované kabely. Nemůžete jen tak strčit dráty do konektoru, aby to fungovalo. Mluvili jsme o tom, jak správně krimpovat kroucený pár (nevyžaduje to nutně speciální nástroj).
Podstatnou výhodou je, že kvalita komunikace takovýmto spojením nijak neutrpí. A pokud máte dostatečné dovednosti pro krimpování vodičů a máte vhodný nástroj, proces nezabere mnoho času.
Jak vzájemně propojit internetový kabel: spojka
Ve světě údržby sítě existuje ještě jedno jednoduché zařízení zvané vazební člen. V jádru se jedná o stejný adaptér jako joyner, pouze vám umožňuje vyhnout se krimpování kabelu. Ve svém jádru je to malá otevírací krabička, která má uvnitř 16 nožových kontaktů. Pomocí šroubováku se vodiče upnou do kontaktů podle barev a krabička se uzavře. Pro tento proces dokonce existuje speciální nástroj zvaný puncher, který vypadá jako nůž s čepelí ve tvaru V. Běžnému uživateli na prodloužení nebo připojení dvou kabelů nemá samozřejmě smysl kupovat, ale technici to používají.
Tato metoda má 3 hlavní výhody. Za prvé, můžete se obejít bez speciálního nástroje. Za druhé, je velmi snadné najít takové zařízení v každém obchodě s elektronikou. A samozřejmě se nijak nezhoršuje kvalita komunikace. Nevýhodou je vysoká cena ve srovnání se všemi ostatními metodami.
Jak správně připojit internetový kabel
Pokud nechcete používat žádné další adaptéry, pak je nejspolehlivější způsob, jak je připájet. Toto je nejdelší metoda ze všech a vyžaduje určité dovednosti. Před pájením je kabel připraven. Izolace je odizolována s velkou opatrností, aby nedošlo k poškození měděných vodičů. Dráty jsou vybírány podle barvy a aplikovány na sebe. Aby bylo jejich pájení pohodlné, můžete je propojit. Spoje se po zapájení izolují izolační páskou, aby měly lepší estetický vzhled a lepší těsnost.
<img src=“https://ichip.ru/blobimgs/uploads/2019/10/soldering-iron-1038540_960_720.jpg“ />Jak zkontrolovat funkčnost kabelu po prodloužení/opravě
- Existuje odpovídající zařízení nazývané tester kabelů. Je kompatibilní se širokou škálou typů konektorů. Oba konce kabelu jsou zasunuty do odpovídajících konektorů a indikátor ukazuje, zda je mezi částmi zařízení spojení. Myslíme si, že každý bude schopen přijít na to, jak takové zařízení používat.
- Zde se dokonce může hodit multimetr. Ani na takovém ověřovacím procesu není nic složitého. Přiložíme konce zařízení ke každé barvě na obou koncích kabelu a podíváme se na hodnoty.
- Nejjednodušší je vytvořit přímé připojení pomocí počítače. Pokud na ikoně síťových připojení není červený křížek, je váš počítač připojen k síti World Wide Web. To znamená, že proces rozšíření/opravy byl úspěšný.
Výkon
Jak vidíte, existuje mnoho možností, jak prodloužit internetový kabel nebo jak propojit dva internetové kabely. V závislosti na vašich dovednostech, dostupných nástrojích a preferencích si můžete vybrat jakýkoli. Každý má své klady a zápory, takže neexistuje žádná nejuniverzálnější a „správnější“ metoda.
