Jak správně zakroutit dráty – tipy a triky

V elektrotechnice a montáži elektrických zařízení sloučenina elektroinstalace se stává klíčovým krokem v mnoha projektech. Nutný to platí jak pro vývoj nových elektrických systémů, tak pro úpravy stávajících. Kromě instalace nových elektrických rozvodů vzniká poměrně často potřeba připojení vodičů při instalaci nebo přestavbě různých elektrických zařízení, jako jsou svítidla, klimatizace nebo topné systémy.

Je také možné, že při výměně starých elektronických součástek za modernější budete muset změnit schéma zapojení. Další elektrické body mohou být potřeba pro umístění nových spotřebitelů elektřiny nebo pro optimalizaci stávajících obvodů. Zvláštní pozornost by měla být věnována práci ve spojovacích krabicích, které jsou klíčovými prvky v systému elektrického vedení. To jsou tyhle místa, kde je soustředěno mnoho vodičů vedoucích k různým elektrickým zařízením a zařízením.

Typy drátového připojení

Existuje několik způsobů připojení vodičů a každý je za určitých okolností a pro různé aplikace optimální. Mezi základní techniky patří:

• Kroucení – rychlá a jednoduchá metoda, která však vyžaduje následnou izolaci.
• Svařování — poskytuje nejstabilnější připojení, ale to vyžaduje specializované vybavení.
• Použití spojovacích dílů jako např зажимы nebo tipy – Zvláště užitečné pro lankové a měděné dráty, ale jsou vyžadovány další nástroje a materiály.

Výběr metody by měl být založen na konkrétních požadavky k elektrickému obvodu, jako je zatížení, životnost a provozní podmínky.

Kroucení drátů – kdy použít

Kroucení drátů je nejvíc jednoduchý a společné Metoda připojení, často používané v domácím i průmyslovém prostředí. Je to spirála два let starý konec dráty kolem sebe. Tento způsob je užitečný zejména v situacích, kdy je potřeba rychle a spolehlivě propojit konce vodičů např. v rozvodných skříních, na ovládacích panelech nebo na jiných místech, kde dochází ke spínání nebo rozvodu elektrické energie.

Kroucení se používá pro oba jednojádrovýtak pro uvízlý dráty Je ideální pro provádění dočasných testů nebo pro instalaci zařízení, které bude později demontováno. Navzdory své jednoduchosti však kroucení vyžaduje dodržování určitých technických norem a pravidel, aby byl zajištěn spolehlivý a bezpečný kontakt.

Je třeba si uvědomit, že pro různé typy drátů, ať už se jedná o měděný nebo hliníkový vodič, mohou existovat konkrétní doporučení kroucením. V závislosti na provozních podmínkách a požadavcích systému lze kroucení provádět pomocí různých nástrojů a materiálů pro dodatečnou izolaci.

Výhody a nevýhody kroucení drátů

výhody:

• Jednoduchost a rychlost provedení;
• Nevyžaduje speciální nástroje nebo materiály;
• V případě potřeby lze snadno rozebrat a upravit.

nevýhody:

• Zastaralá metoda a časově náročná vzhledem k dostupnosti všech druhů rychloupínacích terminálů na trhu;
• Možné snížení kvality kontaktu v případě nesprávného nebo nekvalitního zkroucení;
• Není vhodné pro všechny typy vodičů: například lankové nebo měděné vodiče mohou vyžadovat bezpečnější způsoby připojení.

Nástroje pro kroucení drátu

K provedení kroucení budete potřebovat minimum nástrojů:

• Nůžky na drát nebo boční kleště.
• Odizolovací nástroj – často víceúčelová řezačka drátu s funkcí odizolování.
• Šroubovák nebo jiný nástroj pro utažení zkroucení, je-li to nutné.

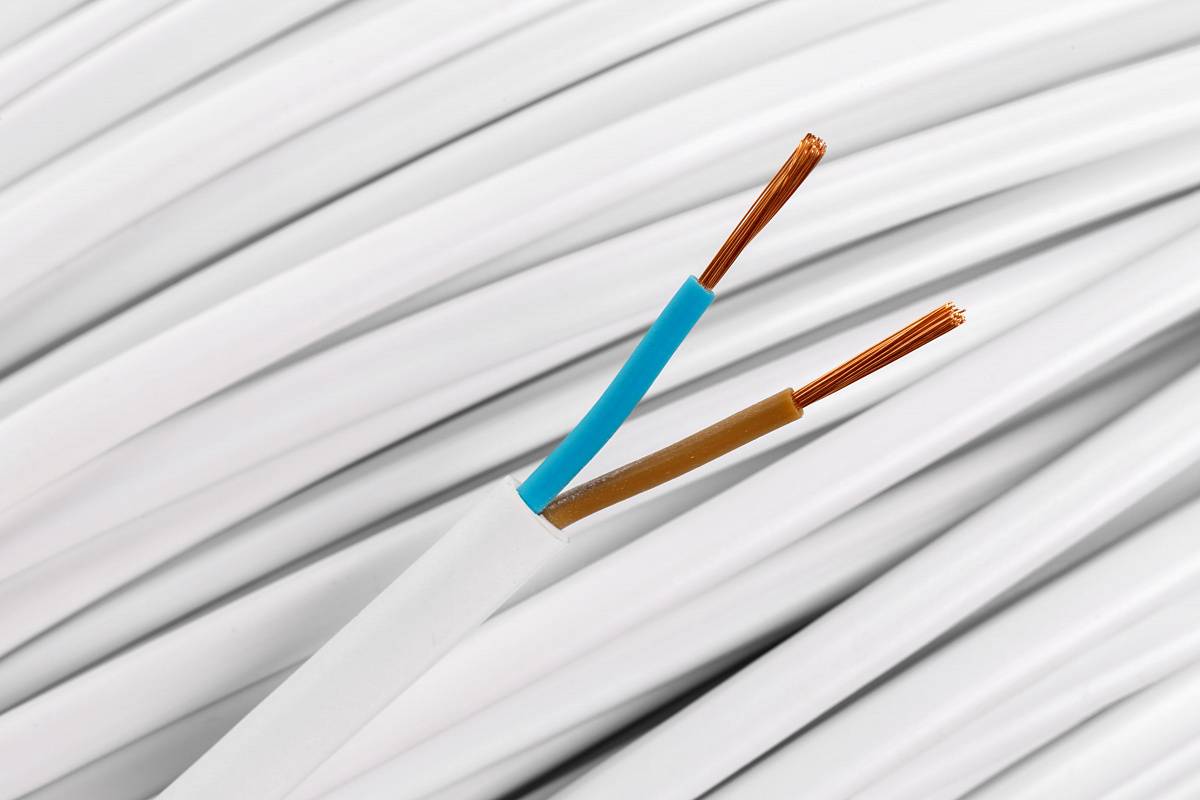

Příprava na kroucení

Před zahájením práce je nutné důkladně připravit vodiče, aby bylo zajištěno kvalitní a spolehlivé spojení. Zde jsou některé z hlavních kroků v tomto procesu:

• Změřte požadovanou délku vodiče s ohledem na možné kroucení a ztráty izolace. Odřízněte konec drátu pomocí specializovaných nástrojů, jako jsou nůžky na drát nebo boční nůžky.
• Odizolujte asi 2-3 cm izolace z konce každého drátu pomocí odstraňovače izolace nebo nože k odstranění izolačního materiálu, čímž zajistíte čistý kontakt mezi dráty.
• Pokud je drát vícežilový, opatrně dráty oddělte, aby se vzájemně neproplétaly. To pomůže zlepšit kvalitu kontaktu a zjednodušit proces kroucení.

Tato příprava zabrání případným chybám a problémům, které mohou vzniknout při následných spojích a zajistí optimální přenos elektrického signálu.

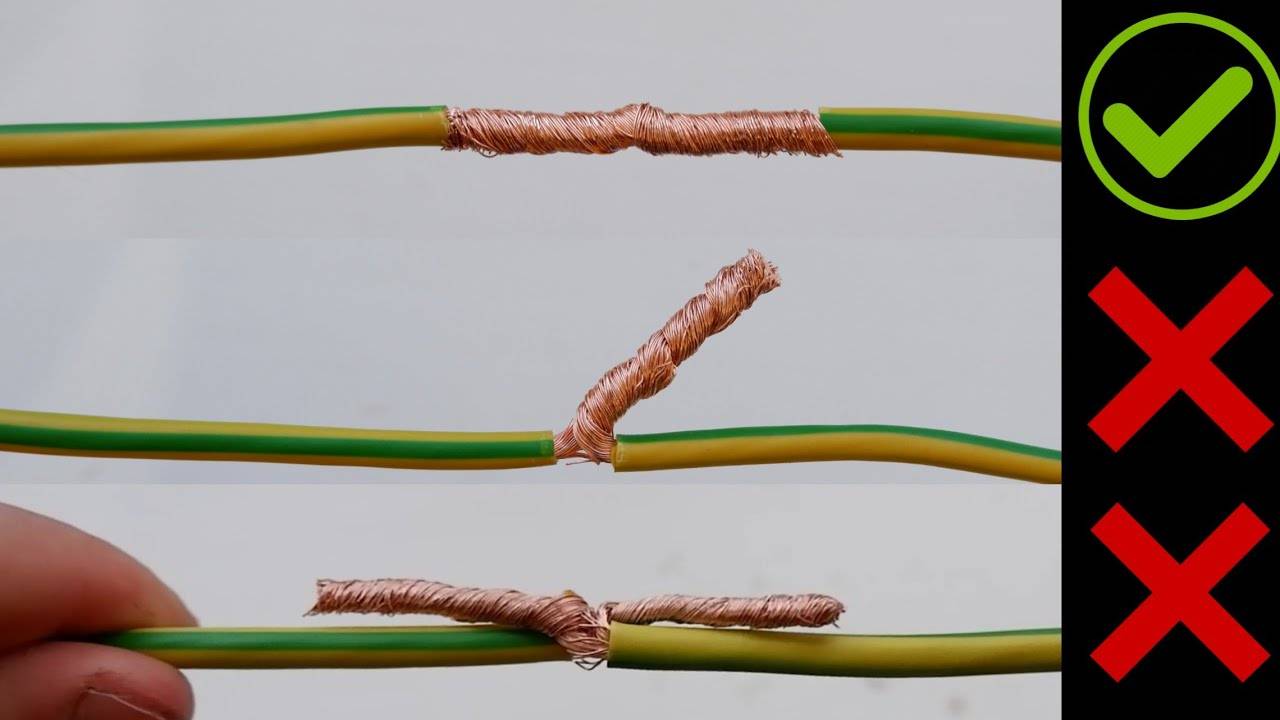

Druhy kroucení drátu

Existuje několik typů zvratů, z nichž každý je pro určité úkoly vhodnější:

Rovný zkroucení

Při této metodě se prameny dvou drátů jednoduše omotají kolem sebe. Toto je nejčastěji používaná a nejsnáze implementovatelná možnost, vhodná zejména pro domácí potřeby nebo jednoduché elektrické systémy.

Dvojité otočení

V tomto případě se nejprve zkroutí každé jádro zvlášť a teprve potom se zkroutí dva takto připravené prvky. Tento typ poskytuje mnohem spolehlivější kontakt a je často volen pro použití v průmyslových a složitých elektrických instalacích, kde je vyžadována zvýšená spolehlivost připojení.

Metody izolace zákrutů

Aby byla zajištěna spolehlivost a bezpečnost připojení, je nutné jej pečlivě izolovat. Nejjednodušší a cenově nejdostupnější metodou je použití elektrické pásky, i když tato možnost může být méně odolná než jiné metody. Tepelně smrštitelné bužírky jsou další možností, která poskytuje spolehlivější a trvanlivější izolaci.

Jejich instalace však často vyžaduje specializované vybavení. Kromě toho, aby byl zajištěn obzvláště spolehlivý kontakt a trvanlivost spojení, speciální terminály nebo kapsle. Tyto prvky eliminují možnost oxidace nebo koroze vodičů, čímž zvyšují spolehlivost.

Volba izolačního způsobu musí být proto určena na základě konkrétních provozních podmínek a dostupných materiálů. V některých případech to může být vhodné kombajn různé metody pro zajištění maximální spolehlivosti.

Základní pravidla a nuance kroucení drátů

Mezi základní pravidla a nuance kroucení drátů patří nejen výběr správného průřezu a materiálu drátů, ale také pečlivá kontrola kvality výsledného kontaktu po dokončení práce. Tento bod je obzvláště kritický, pokud se v procesu používají lankové nebo měděné vodiče, které mohou mít své vlastní specifické vlastnosti a požadavky.

Kromě toho izolace vyrobeného zkroucení musí být spolehlivá a přiměřená k udržení bezpečnosti a účinnosti systému. Musí být provedeno s ohledem na zatížení této části sítě, aby se minimalizovala rizika zkratů nebo jiných nežádoucích událostí.

Chyby při kroucení drátů

Existuje několik běžných chyb, které mohou vážně snížit kvalitu elektrického připojení. Jedním z nich je příliš slabé nebo naopak příliš silné kroucení vodičů. Nesprávné napnutí může vést ke špatnému kontaktu, přehřátí a dokonce i ke zkratu.

Dalším častým problémem je nedostatečná nebo nesprávná kroucená izolace. Nesprávně izolované připojení může způsobit únik proudu, což může mít nebezpečné následky.

Kromě toho může použití nevhodných materiálů nebo nástrojů také negativně ovlivnit kvalitu spoje. Například použití nesprávného izolačního materiálu může způsobit jeho rychlé opotřebení a způsobit ztrátu účinnosti spoje.

Charakteristiky dobré kadeře

Spolehlivé připojení musí:

• zajistit vysoce kvalitní kontakt mezi připojenými vodiči;
• vyloučit možnost přehřátí nebo zkratu;
• být navrženy tak, aby je bylo možné v případě potřeby snadno oddělit nebo vyměnit.

Přerušení nebo porušení integrity televizního kabelu je často výsledkem neopatrných akcí při jakýchkoli přestavbách nebo opravách v domě. Druhým možným důvodem je stárnutí a opotřebení kabelu. Oprava nebo výměna kabelu není náročná. Někdy je nutné odstranit poškozenou část kabelu a poté jej prodloužit na požadovanou délku. Podívejme se blíže na způsoby, jak prodloužit televizní kabel.

Kdy je potřeba prodloužení?

Televizní kabel je třeba prodloužit v následujících případech:

• pokud je náhodně poškozen v některé části své délky a když je tato část odstraněna, zbývající délka se stane nedostatečnou;
• při přestavbě nábytku zaujal televizor jiné místo, v důsledku čehož byla délka kabelu nedostatečná;
• přesun antény na jiné místo také vyžadoval externí prodloužení televizního kabelu.

V druhém případě můžete také potřebovat přídavný anténní zesilovačkompenzovat ztráty v mnohem delším kabelu.

Typy anténních nástavců a pravidla připojení

Prodlužovače antén jsou k dispozici již hotové – kabel se stávajícími F-konektory a zástrčkami nebo „tulipánovými“ konektory.

Délka kabelu je několik metrů. Nemá smysl používat delší délku (více než 10 m) – Anténa vyžaduje přídavný širokopásmový zesilovač navržený pro „decimetrový“ rozsah.

Pro pokojovou anténu, kde útlum signálu zajišťují stěny domu, budovy nebo samotné stavby, stačí 5 m kabelu.

Do roku 2020 potřebovala analogová televize, která také používala „metrový“ frekvenční rozsah, kompozitní anténní zesilovač určený pro frekvenční pásmo 49–860 MHz. S příchodem digitální televize, rozsah, ve kterém funguje plně digitální televize, se rozsah „zmenšil“ ze 480 na 600 MHz. Zároveň v jednom frekvenčním pásmu 8 MHz, určeném pro jeden analogový kanál, vysílá celý digitální televizní multiplex – od 8 do 10 TV kanálů ve standardním rozlišení nebo 1-3 HD kanálů.

Vývoj „digitálu“ vám umožňuje sledovat televizní kanály prakticky bez šumu ve vzduchu, a pokud je úroveň signálu nedostatečná, obraz se jednoduše zpomalí. Aby se tomu zabránilo, byly vynalezeny extendery a anténní zesilovače.

Nejběžnější způsoby prodloužení kabelu jsou: použijte F-konektory nebo rozbočovače. První umožňuje prodloužit kabel, aniž by byla téměř narušena celistvost struktury kabelu: opletení, které slouží jako stínění před vnějším rušením, a centrální vodič. Ty tvoří anténu kolektivní a slouží jako rozbočovače (rozbočovače). Rozbočovače mohou obsahovat přídavný zesilovací stupeň – tzv. aktivní rozbočovač, ale častěji se používají pasivní propojovací zařízení.

Chcete-li připojit přerušení kabelu s konektorem F, postupujte takto:

1. Odstraňte ochranný plášť copu o 2,5 cm.
2. Rozmotejte cop (skládá se z tenkých drátků) a stáhněte zpět.
3. Odstraňte ochranný plášť centrálního vodiče ve vzdálenosti 1 cm Pozor – jádro by nemělo mít zářezy (často jde o poměděnou ocel nebo hliníkovou slitinu), které mohou vést k prasknutí.
4. Demontujte konektor odšroubováním přídržné matice a nasaďte matici na kabel.
5. Zatlačte střední jádro s vodičem do spoje zástrčka-zástrčka na jedné straně. Konec centrálního vodiče bude vycházet ze zadní strany adaptéru (není potřeba více než 5 mm).
6. Utáhněte matici. Přitlačí oplet a zabrání snadnému vytažení kabelu z adaptéru.
7. Podobně odizolujte a stiskněte druhý konec, kde se kabel přetrhne.

Centrální vodiče v adaptéru se budou navzájem dotýkat a opletení budou spojena skrz pouzdro. Pokud je kabel zcela nahrazen delším, je připojení k televizoru provedeno přímo: namísto tradičního konektoru typu „tulipán“ má samotný TV přijímač již vestavěný konektor F.

Chcete-li připojit kabely z několika televizorů přes rozbočovač, měli byste provést následující operace:

• zatlačte konce kabelů do zástrček podle výše uvedeného schématu;
• připojte anténu (se zesilovačem) ke vstupu rozbočovače a televizory k jeho výstupům.

Umístěte štípačku na vhodné místo. Přepnutím na různé kanály (pokud jich je několik) na každém připojeném televizoru zkontrolujte, zda je televizní signál na všech televizorech. Pokud je na anténě nebo v rozbočovači televizní zesilovač, musíte zkontrolovat, zda je zapnutý (je do něj dodáváno napájení).

Další způsoby prodloužení kabelu

Správné připojení televizního kabelu se zdá být jednoduchou záležitostí. Hlavní věcí je zde samostatně připojit centrální jádra a opletení, po kterém bude zajištěn elektrický kontakt. Ale jakékoli spojení bez konektorů a rozbočovačů je zásahem do celistvosti opletení. I malá mezera bude mezerou pro průchod rušení zvenčí a ztrátu (reemise) signálu z centrálního vodiče.

Vzhledem k fyzikálním zákonům a schopnosti elektrického signálu s frekvencí nad 148 kHz odrážet se zpět do okolí bez zesílení nebo opětovného přenosu, musí být RF kabely řádně stíněny. Jde o to Koaxiální kabel je druh vlnovodu: úplný odraz od opletení zpět k centrálnímu vodiči zabraňuje jeho výrazné ztrátě. Jediným omezujícím faktorem je zde charakteristická impedance, která zajišťuje útlum signálu na značné délce kabelového vedení.

Kroucení bez dodatečného stínění kabelu je považováno za nejnespolehlivější domácí spojení.

Kabel je nutné odizolovat, jako v případě připojení přes F-konektory. Po zkroucení centrálních vodičů je izolujte elektrickou páskou od opletu. Poté jsou samotné copánky spojeny ve spojené oblasti a také je chrání vrstvou elektrické pásky.

Pájený kabel – mnohem efektivnější způsob. Udělej následující:

1. Odizolujte kabel podle výše uvedených pokynů.
2. Středové jádro a opletení zakryjte tenkou vrstvou pájky. Pro měděný vodič postačí jako zlepšovák cínování kalafuna. Poměděný hliník, běžná ocel a nerezová ocel vyžadují pájecí tavidlo, které obsahuje chlorid zinečnatý.
3. Připájejte centrální jádro a izolujte spojení páskou nebo páskou od ostatních vodičů. Jedna z nejlepších je látková (nehořlavá) izolační páska – ta se přehřátím neroztaví a nepodporuje hoření.
4. Zabalte opletení (na horní straně elektrické pásky) hliníkovou nebo měděnou fólií. Přes izolační vrstvu můžete také navinout smaltovaný drát zbavený izolace a předem pocínovaný. Místo balení by nemělo obsahovat mezery.
5. Spojte copánky a připájejte je. Nejlepšího výsledku dosáhnete jejich připájením na uměle vytvořenou ochrannou vrstvu. Jednejte rychle – nepřehřívejte spoj, protože se může roztavit plastová izolace a obnažit střední vodič. V důsledku toho může dojít ke zkratování kabelového vedení, což vyžaduje předělání spojení od samého začátku. Rychlé pájení (méně než jedna sekunda) je dosaženo pomocí pájecího tavidla: pájka okamžitě obalí spojované povrchy, což se o kalafuně říci nedá.

Ujistěte se, že nedošlo ke zkratu – „otestujte“ kabelové vedení na „přerušení“ pomocí multimetru (tester zapnutý v režimu měření odporu). Odpor musí být podmíněně nekonečný. Pokud tomu tak je, znamená to, že kabel byl obnoven a linka je připravena k provozu.

Televizní kabel můžete prodloužit pomocí odnímatelných a běžných zástrček – jeden pak vstoupí do druhého. Udělej následující:

• odizolujte konce požadovaného úseku kabelu;
• Na jeden konec připájejte běžnou zástrčku a na druhý odnímatelnou zástrčku.

Tyto konektory jsou vylepšenou verzí kabelových spojů, které pocházejí ze sovětských časů. Namísto „okvětních lístků“ konektor používá pevné spojovací prstencové stínění, které při zapojování zástrčky do konektoru neruší.

Takové spoje se pro AV připojení používají dodnes – například v CCTV kamerách.

Správným určením délky kabelu a výpočtem možných ztrát signálu při nuceném spojování můžete obnovit provoz kabelového vedení. K připojení rádiových zesilovačů by se neměly používat poškozené nebo opravené kabely. Ale pro příjem televize a rádia se docela hodí.

Vizuální přehled vzájemného propojení televizního kabelu je uveden v následujícím videu.
